金沙江大桥 （丽江金沙江大桥）

简介

2016年5月30日，金安金沙江大桥开工建设；2020年12月31日，金安金沙江大桥通车试运营。

金安金沙江大桥东起石格拉2号隧道，上跨金沙江水道，西接金安隧道至金安互通，主桥长1681米，主跨长1386米，桥面为双向四车道高速公路，设计速度80千米/小时。

建设历程

2016年5月30日，金安金沙江大桥开工建设并举行开工仪式。

2017年4月，金安金沙江大桥进场施工；12月25日，金安金沙江大桥进行桩基施工；12月26日，金安金沙江大桥完成首节塔柱浇筑。

2018年2月6日，金安金沙江大桥主塔桩基承台浇筑完成；4月18日，金安金沙江大桥完成下塔柱浇筑；7月1日，金安金沙江大桥进入塔柱施工作业；10月18日，金安金沙江大桥永胜岸主塔封顶；10月21日，金安金沙江大桥古城岸隧道锚开挖完成；10月31日，金安金沙江大桥古城岸主塔浇筑完成；11月21日，金安金沙江大桥古城岸上横梁浇筑完成；12月28日，金安金沙江大桥古城岸主索鞍吊装完成。

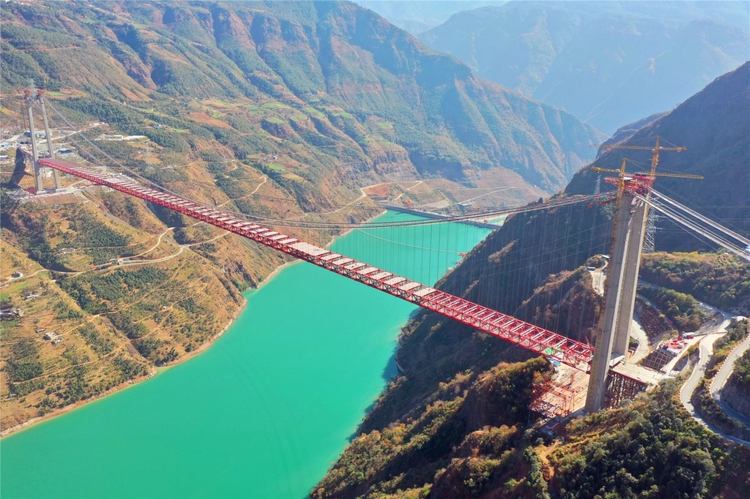

2019年3月3日，金安金沙江大桥完成先导索过江；4月22日，金安金沙江大桥主塔猫道架设完成；7月31日，金安金沙江大桥主缆架设完成；10月18日，金安金沙江大桥钢桁梁开始吊装；10月19日，金安金沙江大桥首榀钢桁梁吊装完成。

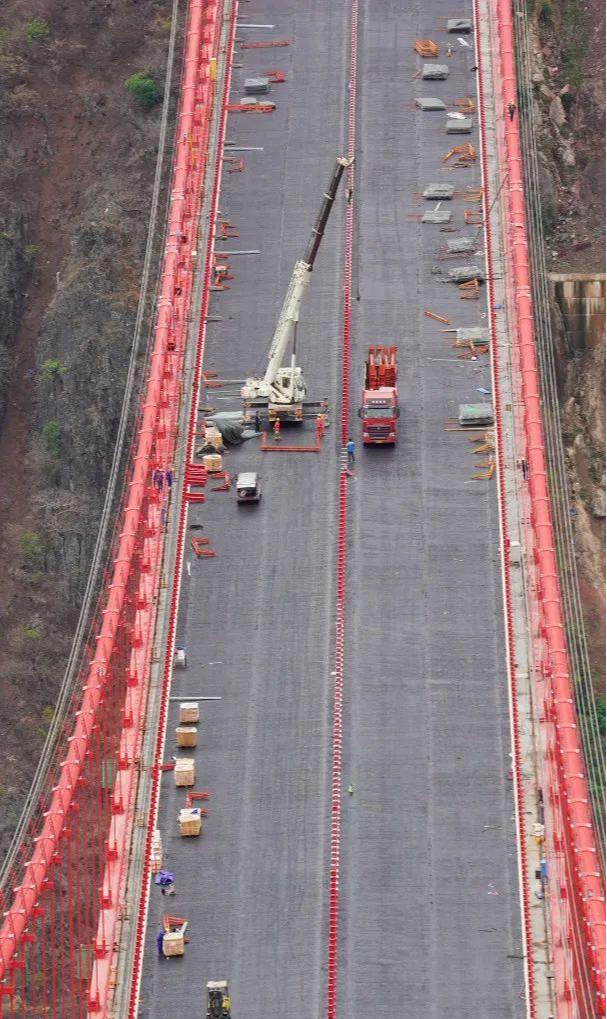

2020年1月15日，金安金沙江大桥主桥合龙，大桥全线贯通；3月18日，金安金沙江大桥桥面板吊装完成；6月8日，金安金沙江大桥主桥桥面沥青铺装完成；12月31日，金安金沙江大桥通车试运营。

2022年4月13日，由中铁大桥局五公司承建的世界首座大跨度铁路专用悬索桥云南丽香铁路金沙江大桥正在进行钢桁梁最后一道面漆涂装，主体工程已全部完工。

桥梁位置

金安金沙江大桥位于中国云南省丽江市境内，金沙江水道之上，上游西南距金安大桥5千米，下游北距金安桥水电站1.4千米，北距树底大桥约25千米。大桥东起石格拉2号隧道，上跨金沙江水道，西接金安隧道至金安互通，大桥起末点中心里程分别为K113+837、K115+599。途经大桥的线路为成都—丽江高速公路（国家高速G4216）。

建筑设计

建筑结构

• 整体布局

金安金沙江大桥由永胜岸（华坪岸）引桥、跨江主桥、古城岸（丽江岸）引桥组成，线路呈正东至正西布置。

• 设计特点

金安金沙江大桥主桥为双塔单跨板桁结合加劲梁悬索桥；永胜岸引桥、古城岸引桥采用钢混组合梁桥。大桥各部分设计特点为：

设计参数

• 技术标准

• 组成参数

金安金沙江大桥主桥跨径1386米，永胜岸引桥跨径布置为2×（3×41）米，古城岸引桥跨径布置为1×40米；全桥长1681米。大桥各部分组成参数为：

运营情况

• 票制票价

2020年12月31日，金安金沙江大桥通车试运营，试运营期间不实施收费制度。

• 通行事项

截至2021年1月，金安金沙江大桥全线禁止停车。金安金沙江大桥桥面

建设成果

技术难题

• 建设难题

金安金沙江大桥项目建设的难点为：

1、地质不良。峡谷深切，路线与地面垂直高差大，桥梁跨越距离大；两岸地势陡峻，施工场地狭小；地震动峰值加速度大，桥梁抗震要求高；岩层强度高，最大强度超过330兆帕。

2、气候恶劣。大桥地处云贵高原西北缘，紫外线照射强度大；大桥所处地区地形变化剧烈，风环境复杂；

3、桥梁跨越水库，环保要求高。

• 施工技术

金安金沙江大桥建设过程中使用的技术工艺主要有：

1、顺层边坡局部支挡技术。对浅表土质岸坡采用锚索框格梁和挂网喷锚等支挡措施，对锚洞口开挖前进行了超前管棚预支挡等一系列技术措施，确保边坡稳定性。

2、全桥采用桥面板和U肋全熔透焊技术；

3、采用BIM技术，开展虚拟建造应用，基于LOD300主体结构模型，按现场实际创建相应临时结构及设备模型对实际工况进行模拟，实现现场可视化交底。

4、锚碇设计及组织施工采用新奥法。锚室浅埋地段、土质地层及强风化地层采用机械开挖，石质地层采用钻爆法开挖，采用预裂爆破、光面及微震爆破技术，根据开挖断面采用三台阶或上下台阶法。

• 技术创新

金安金沙江大桥的技术创新主要有：

1、结合隧道锚特点，开展了小净距大角度隧道锚开挖关键技术研究，研究成果经鉴定达到中国领先水平；

2、针对桥面板和U肋全熔透焊，积极开展了焊接工艺试验，开展了大跨重载缆索吊设计与架设技术、缆索吊自动化集中控制、板桁结合钢桁梁施工与控制技术等研究，研发了1500米级悬索桥重载缆索吊快速装配化施工技术及适用于超重钢桁梁的板桁分离式缆索吊装施工技术；

3、开发了一种缆索吊作业自动化集中控制系统，保证了超大跨度、超大吊重的缆索吊可靠高效运行。

科研成果

金安金沙江大桥建设期间析出多项成果，获得中国国家专利授权14项，其中“缆索吊施工大跨度悬索桥加劲梁的方法”获得中国国家知识产权局发明专利授权（二十年）；QC成果获中国国家级奖励3项，中国省部级奖励11项；在核心期刊发表技术论文8篇。

文化特色

• 《走遍中国》

2018年2月12日，中央广播电视总台央视国际频道《走遍中国》特别节目对金安金沙江大桥进行了介绍。

• 《经济半小时》

2019年8月7日，中央广播电视总台央视财经频道《经济半小时》节目对金安金沙江大桥进行了介绍。

• 《我们的征程》

2019年10月5日，中央广播电视总台央视财经频道大型纪录片《我们的征程》第四集《发展之基》，聚焦金安金沙江大桥，讲述了该桥背后攻坚克难的建设故事。

价值意义

金安金沙江大桥建成后将滇西北与川西北相连，打通了南连东盟，西至南亚的重要陆路大动脉。
