OPS（Intel制定的标准化数字接口规范）_百科资料

技术规格

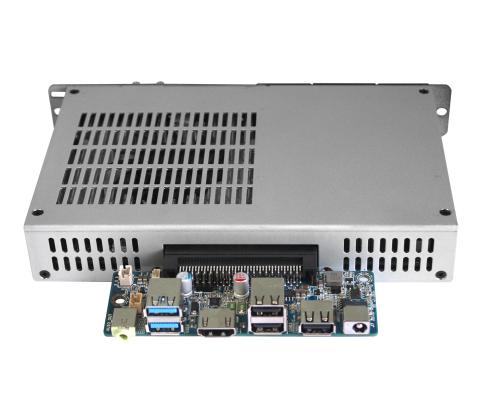

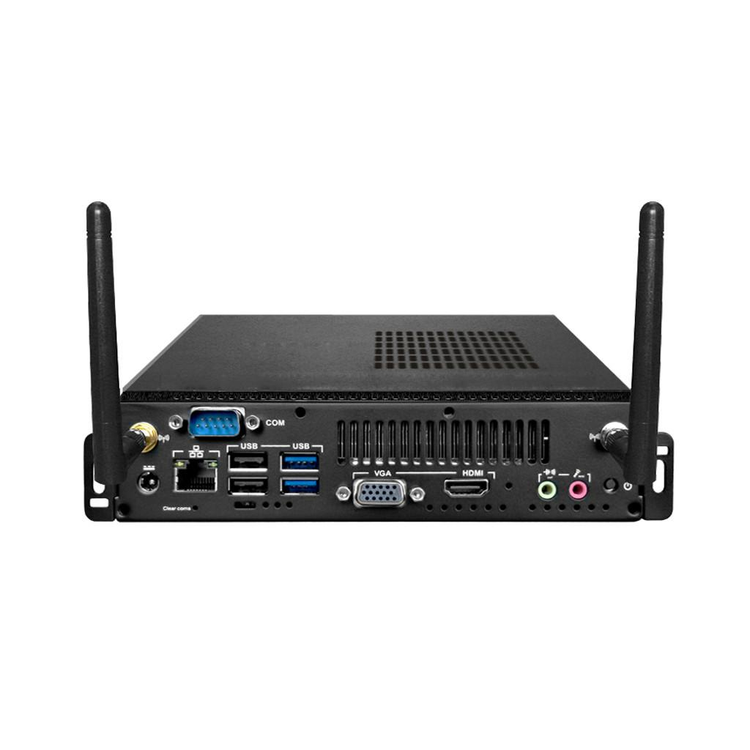

计算模块完全封装在180mmx119mmx30mm的盒子中。
JAETX25插头和TX24插座。
80针触点。
支持的接口：
- 功率
- HDMI/DVI和DisplayPort
- 音频
- USB2.0/3.0
- UART
- OPS控制信号

集数规格

引脚定义

OPS引脚表
针号	信号	描述	I/O	针号	信号	描述	I/O
40	+12V-+19V	功率	-	80	GND	地	-
39	+12V-+19V	功率	-	79	GND	地	-
38	+12V-+19V	功率	-	78	GND	地	-
37	+12V-+19V	功率	-	77	GND	地	-
36	+ 12V - + 19V	功率	-	76	GND	地	-
35	+ 12V - + 19V	功率	-	75	GND	地	-
34	+ 12V - + 19V	功率	-	74	PWR_STATUS	电源良好	OUT（OC）
33	+ 12V - + 19V	功率	-	73	PS_ON#好	可插拔信号ON	在
32	GND	地面	-	72	PB_DET	可插拔板检测	OUT
31	DVI_HPD	DVI-d	在	71	CEC	消费电子控制	I / O
三十	DVI_DDC_CLK	DVI-d	I / O	70	AZ_LINEOUT_R	音频-RCH	OUT
29	DVI_DDC_DATA	DVI-d	I / O	69	AZ_LINEOUT_L	音频左声道	OUT
28	GND	地面	-	68	GND	地	-
27	TMDS2 +	DVI-d	OUT	67	USB_PP0	USB	I / O
26	TMDS2-	DVI-d	OUT	66	USB_PN0	USB	I / O
25	GND	地面	-	65	GND	地	-
24	TMDS1 +	DVI-d	OUT	64	USB_PP1	USB	I / O
23	TMDS1-	DVI-d	OUT	63	USB_PN1	USB	I / O
22	GND	地面	-	62	GND	地	-
21	TMDS0 +	DVI-d	OUT	61	USB_PP2	USB	I / O
20	TMDS0-	DVI-d	OUT	60	USB_PN2	USB	I / O
19	GND	地面	-	59	GND	地	-
18	TMDS_CLK +	DVI-d	OUT	58	StdA_SSTX +	USB3.0	I / O
17	TMDS_CLK-	DVI-d	OUT	57	StdA_SSTX-	USB3.0	I / O
16	GND	地面	-	56	GND	地	-
15	DDP_HPD	DisplayPort的	在	55	StdA_SSRX +	USB3.0	I / O
14	DDP_AUXP	DisplayPort的	I / O	54	StdA_SSRX-	USB3.0	I / O
13	DDP_AUXN	DisplayPort的	I/O	53	GND	地	-
12	GND	地面	-	52	UART_TXD	UART3.3V	OUT
11	DDP_0P	DisplayPort的	OUT	51	UART_RXD	UART3.3V	在
10	DDP_0N	DisplayPort的	OUT	50	SYS_FAN	系统风扇控制	OUT
9	GND	地面	-	49	RSVD	保留引脚	-
8	DDP_1P	DisplayPort的	OUT	48	RSVD	保留引脚	-
7	DDP_1N	DisplayPort的	OUT	47	RSVD	保留引脚	-
6	GND	地面	-	46	RSVD	保留引脚	-
五	DDP_2P	DisplayPort的	OUT	45	RSVD	保留引脚	-
4	DDP_2N	DisplayPort的	OUT	44	RSVD	保留引脚	-
3	GND	地面	-	43	RSVD	保留引脚	-
2	DDP_3P	DisplayPort的	OUT	42	RSVD	保留引脚	-
1	DDP_3N	DisplayPort的	OUT	41	RSVD	保留引脚	-

继承

OPS格式计划由智能显示模块（SDM）格式继承。

概述

以下为Intel 官网对于OPS的定义：

原文如下：

Digital Signage Open Pluggable Specification ：Simplify digital signage development

Highlights

Enables easier installation, use and maintenance of digital signs.

Makes digital signage devices more intelligent and connected.

Overview

The open pluggable specification (OPS) helps standardize the design and development of digital signage devices and pluggable media players. Intel created OPS to address digital signage market fragmentation and simplify device installation, usage, maintenance and upgrades.

OPS enables digital signage manufacturers to deploy interchangeable systems faster and in higher volumes, while lowering costs for development and implementation.

Installing digital signage equipment based on Intel architecture helps you implement scalable digital signage applications that can network easily with other equipment. This simplifies interoperability and application upgrades designed to meet the digital signage requirements of individual customers, while helping to future-proof technology investments.

译文：

强调

更便于安装、使用和维护的数字信号。

使数字看板设备更智能和融合。

概述

开放的可插拔的规范(OPS)有助于规范的设计和开发数字看板设备，并插入媒体播放器终端。Intel创造OPS 致力于数字看板市场分化和简化设备安装、使用、维护和升级。

OPS可以使数字看板制造商更快部署大量的交互系统，同时降低开发和实现的成本。

安装基于英特尔架构的数字标牌设备可以帮助您实现可伸缩的数字看板应用程序，并且很容易和其他设备进行网络连接。这简化了通过交互和升级的设计来满足个人客户的数字看板需求，同时有利于面向未来的技术投资。
