电阻（英：Resistance ）表示导体对电流的阻碍作用的大小。它的单位是欧姆（Ω）简称欧。如果导体两端的电压是1V，通过导体的电流是1A，这段导体的电阻是1Ω，常用单位: 千欧、兆欧。

本页面主要目录有关于电阻的：发展历史、基本概念、计算方法、分类、选型、发展趋势等介绍

中文名

电阻

英文名

Resistance

别名

电阻器

运用领域

家电、数码、电工等

原理

阻碍电流通过

功能

调节电流、降压、分压等

材质

碳膜、水泥、金属膜等

应用学科

电子电气工程

简介

在一定温度下，导体的电阻与导体本身的长度成正比，跟导体的横截面积成反比。

公式:

R=\rho\frac{L}{S}

导体的电阻取决于导体本身的材料、长度和横截面积，而不是U和I

R=\rho\frac{L}{S}

电阻定律的表达式，也是电阻的决定式。

R=\frac{U}{I}

电阻的定义式，R与U、I无关。

R=\rho\frac{L}{S}

提供了测定电阻率的一种方法。

R=\frac{U}{I}

提供了测定电阻的一种方法：伏安法。

德国物理学家乔治·西蒙·欧姆(Georg Simon Ohm)，他在1826 年发表了关于电阻的实验结果。美国贝尔实验室1959年研制成TaN电阻器:60年代以来，采用滚筒磁控溅射,激光阻值微调等新工艺，让部分产品向平面化,集成化,微型化及片状化方面发展。

发展历史

德国物理学家乔治·西蒙·欧姆(Georg Simon Ohm)，他在1826 年发表了关于电阻的实验结果。

1885年英国C.布雷德利发明模压碳质实芯电阻器。

1897年英国T.甘布里尔和A. 哈里斯用含碳墨汁制成碳膜电阻器。

1913~1919年英国W.斯旺和德国F.克鲁格先后发明金属膜电阻器。

1925年德国西门子-哈尔斯克公司发明热分解碳膜电阻器，打破了碳质实芯电阻器垄断美国贝尔实验室市场得局面;晶体管问世后，对电阻器得小型化，阻值稳定性等指标要求更亚，促进了各类新型电阻器得发展;

美国贝尔实验室1959年研制成TaN电阻器:60年代以来，采用滚筒磁控溅射,激光阻值微调等新工艺，让部分产品向平面化,集成化,微型化及片状化方面发展。

基本概念

电阻起源于自由电子在电场作用下运动的同时还受到原子的散射影响。

在导体材料中，电子的运动方式也因其材料的化学成分而有所不同。对于金属材料，电子在导体中的运动方式类似于自由电子，电子在外加电场的作用下不受阻碍地运动。但是在一些绝缘材料中，如玻璃、陶瓷等，电子在材料中的运动受着电场的强烈限制，这也使得该种材料的电阻很大。电阻的作用是阻碍电流的通过，将电路分成不同的部分，并控制电路中的电流。

单位

表示导体对电流的阻碍作用的大小。它的单位是欧姆（Ω）简称欧。如果导体两端的电压是1V，通过导体的电流是1A，这段导体的电阻是1Ω，常用单位: 千欧、兆欧。

符号

电阻的符号通常用R表示

电阻

电阻公式

欧姆定律说明电阻与电流成正比，与电压成反比。电阻 = 电压 / 电流。

电阻

电阻的特性

在一定温度下，导体的电阻与导体本身的长度成正比，跟导体的横截面积成反比。

电阻率

电阻率是一个反映材料导电性能的物理量，是导体材料本身的特性，与导体的形状、大小无关。

纯金属的电阻率较小，合金的电阻率较大。连接电路的导线一般用电阻率小的铜来制作，必要时可在导线表面镀银。由于用电器的电阻通常远大于导线的电阻，一般情况下，可以认为导线电阻为0。

电阻率往往随温度的变化而变化。

①金属的电阻率随温度的升高而增大，可用于制作电阻温度计。

②大部分半导体的电阻率随温度的升高而减小，且电阻率随温度的变化较大，可用于制作热敏电阻。

③有些合金，电阻率几乎不受温度变化的影响，常用来制作标准电阻。

④一些金属在温度特别低时电阻可以降到0，这种现象叫作超导现象。

电阻

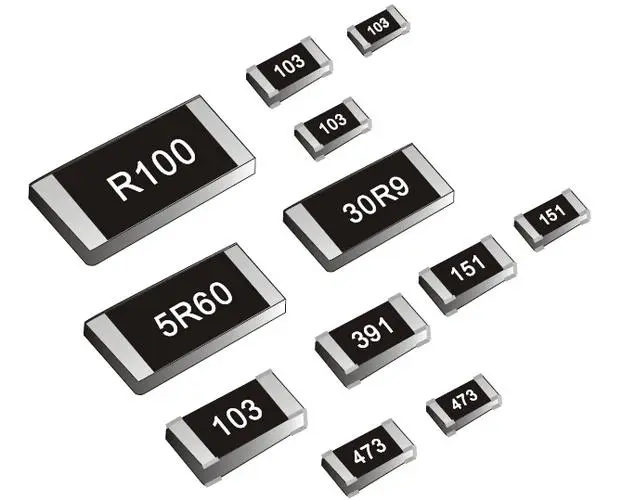

  1. 贴片式电阻：平面薄片式电阻器，广泛应用于高密度线路板和SMT表面贴装电路板。

电阻

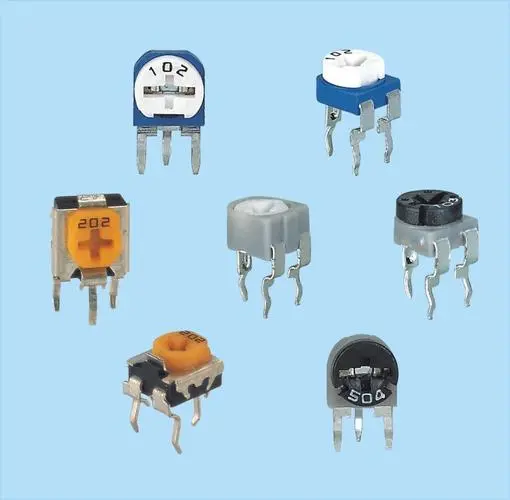

  1. 可调电阻：可调电阻器通常采用旋转或推挤调节电阻值，其封装形式包括轴式、铝壳式、方形等。

电阻

  1. 片式可调电阻：采用可调电阻薄膜和固定电阻薄膜分别制成电阻和电位器，单元面积小，密度高，封装成芯片格式。

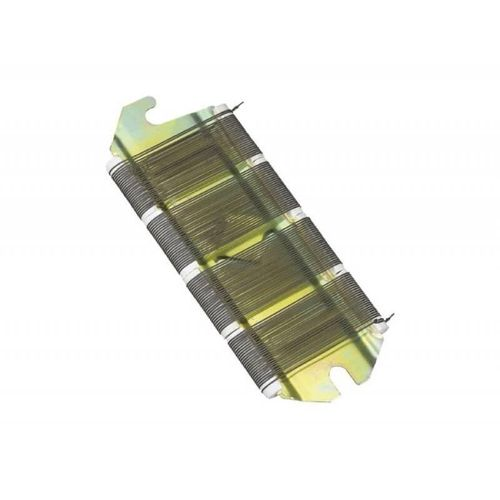

  2. 散热电阻：因其能够承受高功率而需要降低温度的热能散发，常常使用散热式封装方式。

电阻

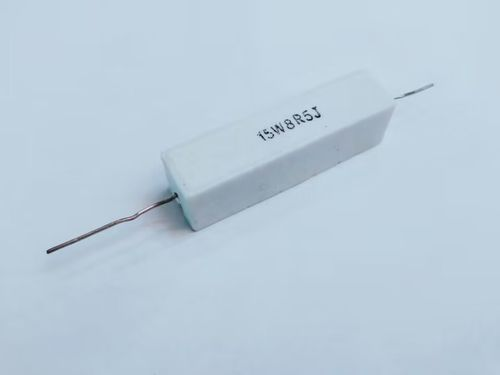

  1. 陶瓷电阻：由高温烧结陶瓷材料制成。因其耐高温性能得到广泛应用，主要用于电力电子设备等领域。

电阻

选型

电阻器在实际运用中，需要根据其特性比如阻值、功率耐受值、温度系数、稳定性等指标进行充分的考虑。

  1. 阻值：电阻器阻力的大小，单位为欧姆。阻值是电阻器最基本的特性之一。

  2. 功率耐受值：电阻器能消耗的最大功率，单位为瓦特。功率耐受值是电阻器容量大小的衡量标准。

  3. 温度系数：随着温度的变化，电阻值随之发生变化的比率，即电阻的温度稳定性，在电路设计时需要注意。

  4. 稳定性：电阻器在长时间使用或极端工作条件下的阻值变化情况，例如温度变化或振动等。

  5. 噪声：电阻器电流流经时可能引起的杂音或杂波。

  6. 电感：由于电阻器的低通特性，导致其表现出一定的电感性质，需考虑在内。

某厂商电阻基本规格参数

额定功率 (W)

0.050

片式尺寸(长 x 宽) (mm)

0.6 x 0.3 (EIA:0201)

电阻值 (Ω)

1500.0000

电阻值容差 (%)

1

包装形状

编带 (Paper:2mm pitch)

电阻温度系数 (×10⁻⁶/K)

±200

质量(参考值) (mg)

0.15

发展趋势

随着技术的发展和需求的不断变化，电阻发展的趋势主要体现在高精度、超高精度、高功率、高耐压，此外电阻也需要越来越小和轻，尤其是在移动设备方面，并且需要将更多的功能需要融入到其设计中，在新型集成电路设计中，电阻的作用越来越重要，它将成为实现微型化、高速化的关键技术之一。

电阻

注释

[a]

ERJ1GNF1501C - 通用贴片电阻 - 贴片电阻 - 松下电器机电 (panasonic.cn)
