如何快速查找电路板中的地线？

电路板中的地线是指电路中的公共参考点，也指直流电源的负极，通常用GND来表示，我们在对电路板进行维修时，通常需要测量各点的电位值来判断故障所在电路，所以如何快速找出参考点地线也是必须掌握的知识，下面小编总结了几个方法，以供大家参考。

如何快速查找电路板中的地线（GND）

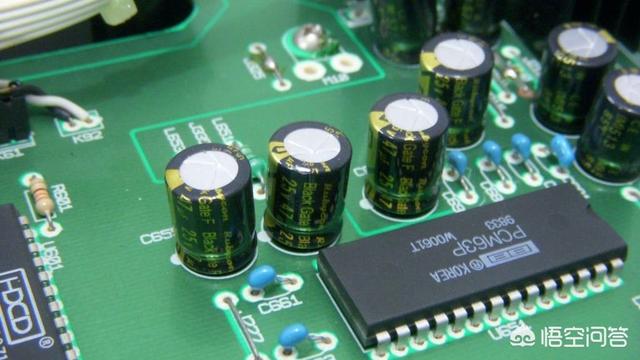

一、电解电容负极。电路板中有很多大大小小的电解电容，这些电容的作用大多是做为滤波使用，我们只要找出其中一个，它的负极对应的就是地线。注意：并不是所有的电解电容负极都是地线，只有滤波电容的负极才是，我们只要找出板子上最大的电解电容就可以，通常这是作为主电源滤波使用，它的负极就是地线。

二、大片铜箔为地线。我们通过查看电路板上的铜箔也可以确定地线，地线铜箔通常是成片出现的，因为地线具有屏蔽作用，大片敷铜可以减小地线环路造成的干扰，所以只要找出大片铜箔基本可以确认就是地线了。

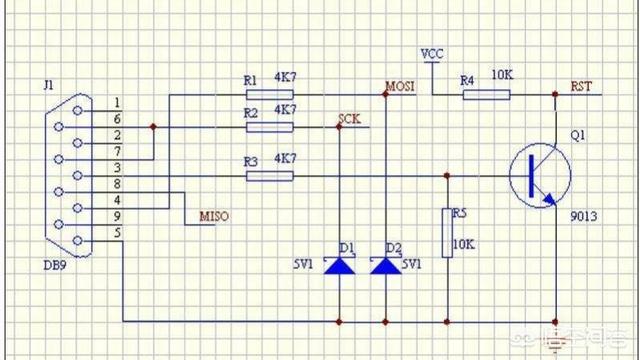

三、稳压二极管正极接地。稳压二极管工作在反向击穿状态，多数情况下正极都会接地，所以只要找到电源电路中的稳压管，基本可以找到地线了，如下图。

四、集成电路电源负极。电路板中通常有很多的集成IC，我们可以通过芯片的引脚定义来找出地线，如上图。（太麻烦，不如上面方法简便）。

综上所述，以上几种都是常用的查找地线方法，以寻找滤波电容的负极速度最快，其它方法可以作为辅助确认。各位有什么不同的观点吗？请在评论区留言。

不要忘记点赞哦！

想快速找出电路板上的地线，一般可以根据电路板上的铜箔宽度及各元件的引脚来判断。下面我们来介绍一下具体的方法。

1、根据电路板上铜箔大小找地线

▲ 电路板上的铜箔。设计电路板时，为了降低PCB板的地线阻抗，以提高抗干扰能力，一般电路板上的地线面积最大，铜箔宽度也较大，故拿到一块电路板，首先找那些较宽或面积较大的铜箔，这些基本上都是地线。当然，一些大电流的电路板，有时为了增大铜箔载流量，电源正极铜箔可能也较宽，这就要根据具体情况来判断了。

2、根据电路板上电源滤波电容的极性来找地线

▲ 电源滤波电容。电路板上那些数百μF以上的大容量电解电容，一般都是电源滤波电容，这类电容的负极引脚处一般都标有一个“-”号（见上图），故电源滤波电容负极引脚所连接的铜箔即为电路板的地线。

3、根据电路板上的IC引脚找地线

▲ LM358运算放大器。若电路板上有一些常用的IC，我们可以根据它们的引脚来找地线。对于双列8脚封装的双运算放大器（譬如，LM358、TL082、NE5532等），它们的④脚皆为电源负极，若这些双运算放大器工作于单电源状态（譬如，作为比较器使用），它们的④脚一般都是接电路板上的地线。还有常用的CD4000系列数字IC，它们的⑦脚或⑧脚皆为GND端，使用时该引脚也是与电路板的地线连接的，故我们通过这些IC的GND引脚即可快速找出电路板上的地线。

若想了解更多的电子电路及元器件知识，请关注本头条号，谢谢。

1，通过电解电容来查找GND

上图中是一个电磁炉主板，我们要找地线，首先要找到板子最大的那个电解电容，一般情况下比较大的电解电容都是作为电源滤波的一种元件，它的负极就是GND了。上图中你看到的最大的电解电容就是一个电源滤波电容，它是从整流桥整流输出约300伏的脉动直流电，再经过此电容滤波才能输出比较平滑的直流电，它的负极就是直流电源的负极，也就是我们要找的GND地线。

2，通过查看大片铜箔来确认GND

上图中是一个两层板，图中标有红圈的那几个点就是地线，可以看出它和大片的铜箔相连，这是由于地线有屏蔽作用，可以有效地减小地线环路带来的干扰，所以线路板中的地线铜箔 一般都是成片出现的。

3，通过查看连接插件上的标识来确认GND

如上图，一般在板子的接插件处都有各种信号的标识，我们可以通过查看这个标识来确认地线，比如上图红线圈内的GND就是地线了。

4，通过集成芯片来查找

在线路板中通常有着各种各样的集成电路，这些集成电路如果要正常工作都需要有供电电源，我们可以通过查看芯片的引脚来确认GND地线。如上图，这是一个8脚的LM358比较器，通过查找它的资料可以看出它每脚的功能 ，我们只要知道第四脚为GND就可以在板子上找到地线了。

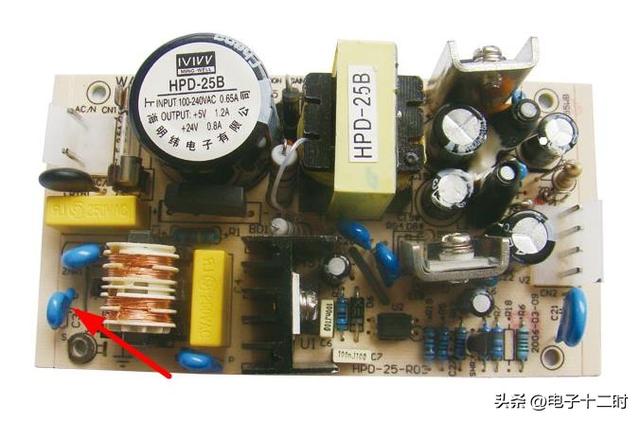

一、不知道你所说的地线是大地PE还是电路的参考地GND，如果是大地PE的话连接金属外壳的安装孔就是接大地的，通常还会加一个安规Y电容跨接在GND和PE之间（常见交流电路），也有用1206封装电阻并电容跨接（常见直流电路）。

蓝色的是Y电容

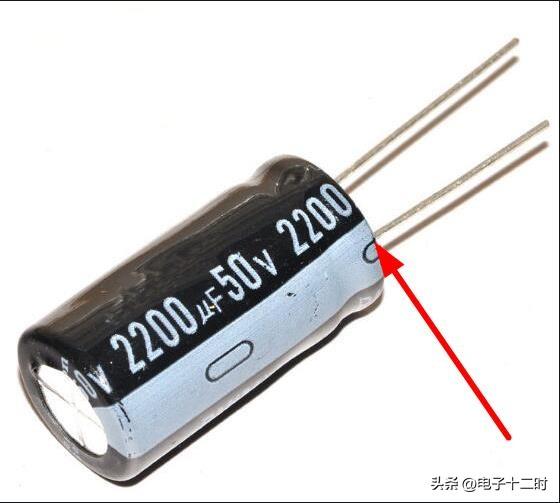

二、如果是参考地GND就更简单了，找电解电容的负极，电解电容负极连接的就是GND，电解电容负极就是电容白色有条杠的那一边。

电解电容负极

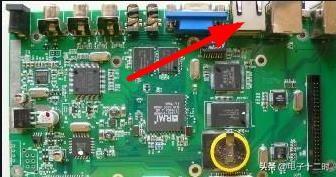

三、一般USB，DB9，以太网等接口的金属外壳都接GND。

接口的金属外壳接GND

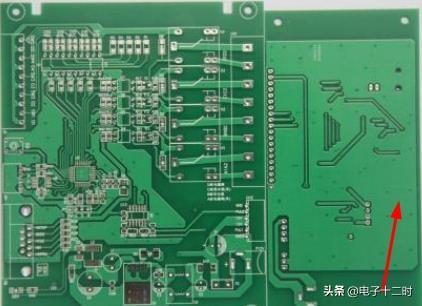

四、大面积铺铜的99.9%都是GND，不排除有一定概率铺电源的。

大面积铺铜为GND

五、总结

我一般都是先通过电解电容来判断，没有电解电容的时候找大面积铺铜区域，有这两步已经足够了，有时候为了测量方便，可以找USB、以太网等接口的金属外壳。

1.查看电路板上的电解电容，这种电容一般都有几十上百上千UF，电容有一边有负极标识，下面那只脚接的一般来说是地线，这个要用万用表测量一下，因为有些藕合电容也是电解电容，要区分。

2.查看有金属外壳的电子元件，或者是金属屏蔽罩，一般来说金属外壳连接的就是地线。

3.有些电路板有带屏蔽网的信号线，屏蔽网连接的地方就是地线。

4.查看电路板反面，电路板上有大面积的铜箔一般是都是地线，这个最好用万用表确定一下，因为在实际维修过程当中，有些比较粗的线，实际是正极。

5.查看电路板接线端，有负极标识“--”的，是地线，一般有这样的标识的旁边应该还有一个“+”号的，那个是正极

6.查看电路板正反面，有英文标识GND的代表是地线。

7.有些螺丝孔位置有一圈上锡的铜箔，那里也是接地的，像电脑主板螺丝孔位置都有接地铜箔
