电位器与变频器如何连接？

很高兴回答你的问题，变频器和电位器的连接，无非就是用电位器来调节变频器的速度，变频器一般设置有模拟量信号输入，而电位器就是模拟量。

电位器实质是一个可调电阻，通过可调电阻开改变输入变频器内部的电压来改变变频器运行的速度。变频器处有A+ A—两个端子，10v 0v接入点位两端也就是电阻最大的两根线，电阻值中间调节电阻的线，接入A+向变频器输入电阻。0v在与A-相连接。

此时可以通过调节电位器电阻也就是改变输入电压来改变变频器的运行速度。

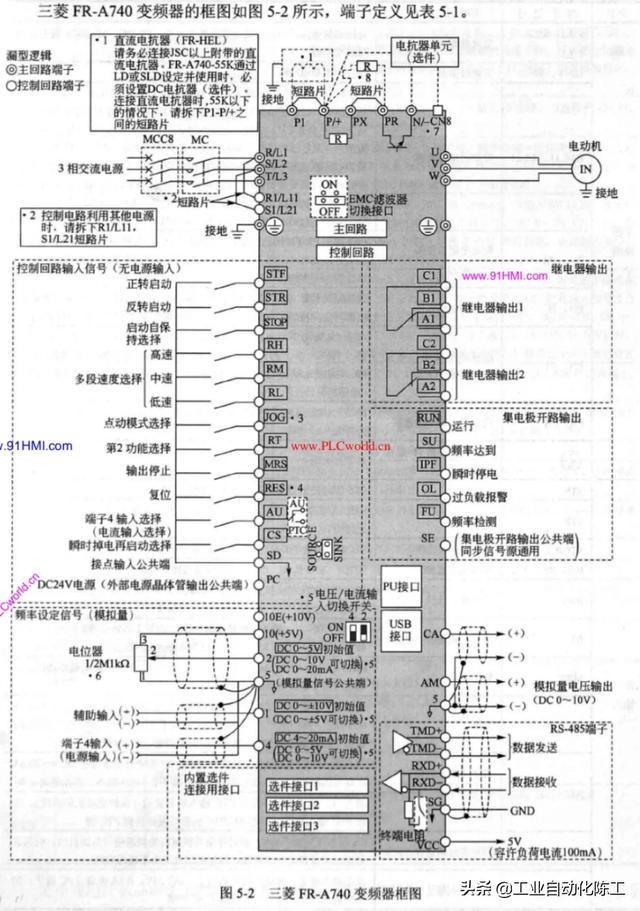

电位器三个端子，一端接+10v，一端接GND，中间脚接AVI，然后在变频器里面设置是电压控制还是电流控制，注意有些变频器是软件设置有些是拨码设置

电位器三个端子，一端接+10v，一端接GND，中间脚接AVI，然后在变频器里面设置是电压控制还是电流控制，注意有些变频器是软件设置有些是拨码设置

看一下变频器的说明书

把对应的端子街上就好了0v 10v com什么的

三个端子分别接电源、控制端、地端，可以焊接也可以通过插接件连接，便于更换。

肯定来自给定电路中，将方波变化来调制频率目的，应在电路中频率调制单元，在A/D变换前设置。(具体在原理图分析)

不知道你说的是啥？!

首先用排除法，不能用钢丝绳连接。
