什么是三端稳压器？有谁知道？

顾名思义，三端集成稳压器直有3个引脚--即不稳定电压输入端、稳定电压输出端、公共接地端。

一、三端集成稳压器的特点

三端集成稳压器是一种能够将不稳定的直流电压变为稳定的直流电压的串联式三引脚集成电路。

用分离元器件构成的串联调整式稳压电路，具有组装麻烦、可靠性差、体积大等缺点。而三端集成稳压器是将稳压用的功率调整三极管、取样电阻器以及基准稳压、误差放大、启动和保护（过热、过流保护）等电路全部集成在单片晶体上制成的，具有体积小、性能稳定可靠、使用方便、价格低廉等优点。所以得到广泛应用。

二、三端集成稳压器的外形和种类

三端集成稳压器的封装采用晶体三极管的标准封装，其外形与晶体三极管完全一样。

从名称上即可看出，三端集成稳压器引出脚均为3根。

三端集成稳压器按输出电压极性的不同，可分为正电压输出和负电压输出两类。

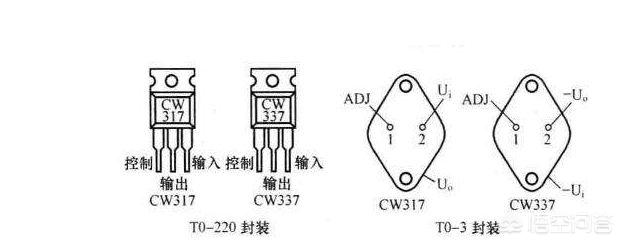

按输出电压是否可调分为固定输出稳压器和可调输出稳压器两种。

三、三端集成稳压器结构及特点

常用串联调整式稳压电路的特点是调整管与负载串联并工作在线性区域内，其电压调整率高、负载能力和纹波抑制能力强、电路结构简单。

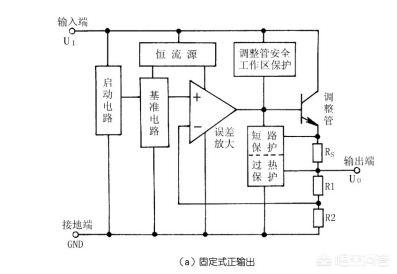

固定式三端集成稳压器的内部电路方框图如下图所示。它与一般分立件组成的串联调整式稳压电源十分相似，不同之处在于增加了启动电路、恒流源以及保护电路。为了使稳压器能够在比较大的电压变化范围内正常工作，在基准电压形成和误差放大部分设置了恒流源电路，启动电路的作用就是为恒流源建立工作点。Rs是过流保护取样电阻；R1和R2组成电压取样电路，实际上他们由一个电阻网路构成。在输出电压不同的稳压器中，采用不同的串、并联接法，以形成不同的分压比，取样电压通过误差放大之后，去控制调整管的工作状态，以形成和稳定一系列预定的输出电压。

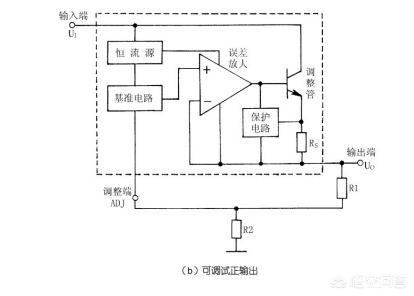

可调式三端集成稳压器的内部电路方框图如下图所示。与固定式稳压器相比，可调式稳压器把内部的误差放大器、保护电路等的公共端该接到了输出端，所以它不再有接地端；同时，内部不设电压取样电路，增加了专门用于外接取样电路的输出电压调整端ADJ，将内部基准电压（一般为1.25V）加在误差放大器的同相输入端和电压调整端ADJ之间，并由一个超级恒流源（一般为50uA）供电。

实际使用时，调整端ADJ采用悬浮式，即通过外接的取样分压电阻R1和R2来设定输出电压。输出电压大小可用公式Uo=1.25（1+R2/R1来计算。显然，如果将调整端ADJ直接接地，则输出端Uo会输出稳定的1.25V电压。

注：上图所示是正电压输出三端集成稳压器的内部电路框图。对于相应的负电压输出三端集成稳压器，其内部结构和工作原理与正电压输出三端集成稳压器基本相同，所不同的是调整管被接成了集电极输出型。

三端稳压器一般是指电源转换芯片，主要有两种形式，固定输出的三端稳压器和可调输出的三端稳压器。下面举例介绍一下。

固定输出的三端稳压器

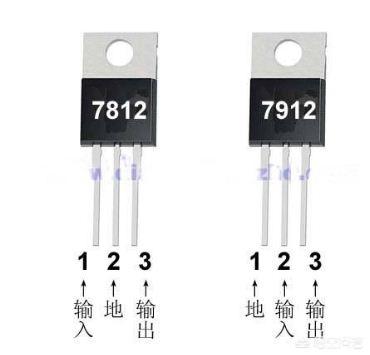

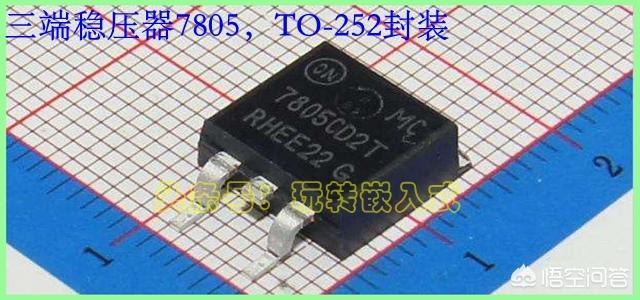

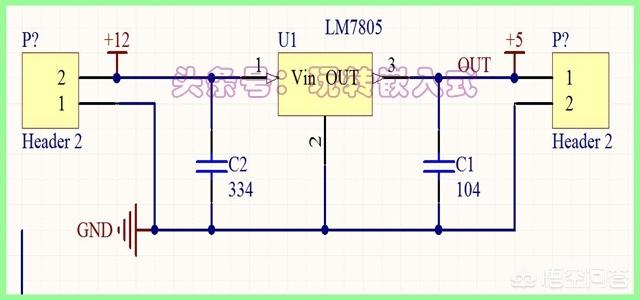

所谓固定输出，就是指三端稳压器的输出电压是固定的，不可调。以78系列为例，是指输出为正电压的电源转换芯片，常见的有7812，7809，7805等。如下图所示，是7805典型的电路图，将DC12V转化为固定的DC5V输出，外围电路简单，所需器件较少。

除此之外还有79系列，这个系列输出电压为负电压，与78系列相对。还有LM1117系列的三端稳压器。

可调输出的三端稳压器

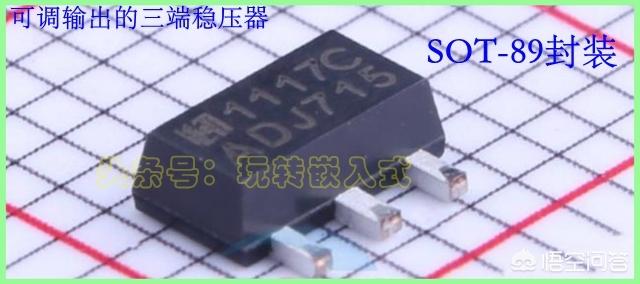

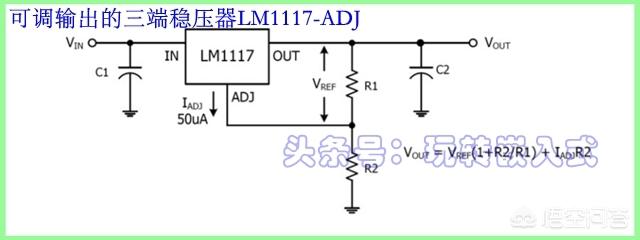

所谓可调输出，就是输出在一定范围内可调，用户使用不同阻值的电阻即可调节输出不同的电压。设置输出电压时一般通过两个电阻实现，以LM1117-ADJ为例，其典型电路图如下所示。

上图中输出电压是通过电阻R1和R2的比值来确定的，计算公式为：

Vout=1.25×(1+R2/R1)。其中1.25是三端稳压器的内部参考电压。

以上就是这个问题的回答，感谢留言、评论、转发。

更多精彩内容请关注本头条号：玩转嵌入式。感谢大家。

三端稳压电源。是上世纪七十年代美国公司设计的。它有三个接线端，分别是电源端、接地端、输出端。简称为三端稳压电源。它有两个系列。78**、79**。78为正电源，79为负电源。主要要求是输入电源电压要高于输出电压3v以上。输出虑波电解电容不能大于100μf。要并接0.1μf电容，接线不要离输出端过长。
