怎么使用万用表测交流电流？

1,把万能表插在交流电流20A挡插孔，然后表笔串连在被测电路中，注意操作时要切断电源。2，如果超过20安的大电流只能用钳表直接测量了。

数字式万用表测交流电流(如下图)先把档位扭到\"AC~\" 20A处.再把红色表笔插入20A红色孔内,黑表笔插入COM黑色孔闪.直接串联到负载的一端与供电端.

显示\"1\"时表示:电流超过 20A .这时断开万用表表笔,万一电流过大会烧坏万用表.

显示\"0\"时表示:电流过低,把档位扭到200mA,再测量.有数值的话,就是现在交流电流. 如果还显示\"0\".则把挡位扭到20mA,把红表笔插入\"mA\"红色孔内再串联到电路中测电流.有电流就是此时交流电流.显示\"0\"的话,就可以怀疑电源没电,或者线路开路.但也不能排除万用表也有问的现象.

l

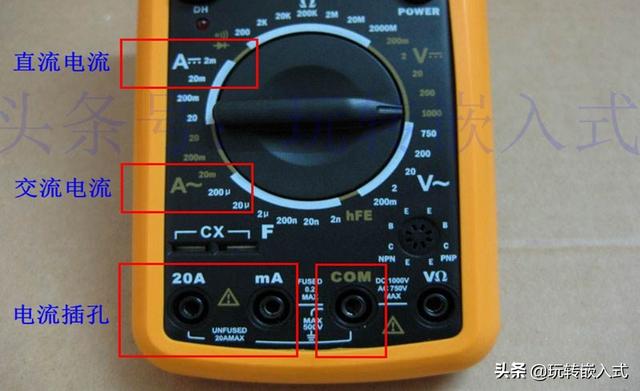

万用表是做硬件的必备工具之一，万用表功能强大，可以测电压、电阻、二极管等，测电流也是非常简单。万用表在测量电流时需要主要两个非常关键的问题：1)将万用表的挡位设置在电流挡位(需要注意交流还是直流)；2)将万用表的表笔接在电流插孔。万用表的表盘、挡位、插孔如下图所示。

1 选择合适的电流挡位

电流表有一个较大的旋转拨盘，在这里可以选择所要测量的各种信号量。在测量电流之前，要先搞清楚，被测电流是交流还是直流。将拨盘设置在合适的挡位上，并估算电流大小后选择合适的量程。

2 选择电流插孔

这个问题很关键，很容易被忽略。在测量电压、电阻、二极管等信号时，红色表笔都是接在VΩ挡位的。测量电流时需要将红色表笔接在电流插孔上。电流插孔具有A安培和mA毫安之分，正确估算电流值的大小后，选择A或者mA插孔，黑色表笔位置不变。

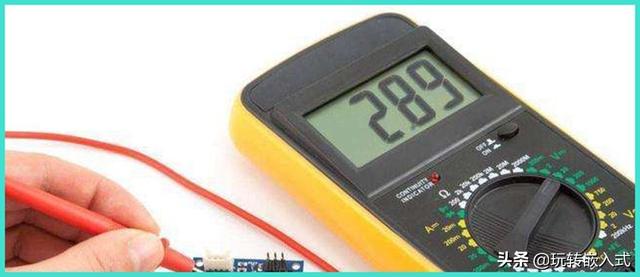

3 串入被测回路并读数

电流表需要串联在被测回路中，电流需要从红色表笔流入、黑色表笔流出。然后就是读数，有的表交流档和直流档是放在一起，有一个黄色的按钮切换，切换至合适的挡位后，在显示屏上就能读出电流值。

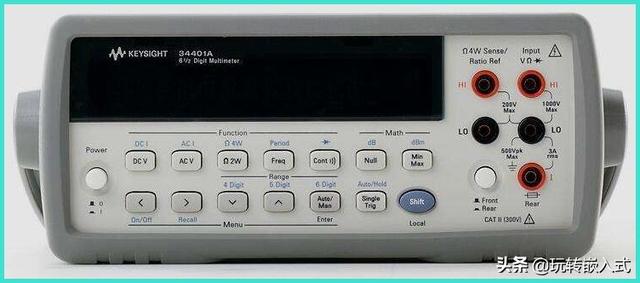

不管是钳形表，还是高精度的数字是万用表，测量电流的操作原理都是一样的，记住几个流程关键点：挡位、插孔、串联。

以上就是这个问题的回答，感谢留言、评论、转发。更多电子设计、硬件设计、单片机等内容请关注本头条号：玩转嵌入式。感谢大家。

如果所测电压超过36伏特，建议你还是用钳形电流表比较安全！

1,把万能表插在交流电流20A挡插孔，然后表笔串连在被测电路中，注意操作时要切断电源。2，如果超过20安的大电流只能用钳表直接测量了。

1、用交流20A档(插孔)直接测量。

2、如果是带有钳型的万用表测量就更方便了。

3、用电流互感器，万用表选交流20A档，要通过互感器参数换算出结果。这种方法很危险，互感器次级不许开路，要接好线再通电测量，千万不要手持表笔测量。

万用表是做硬件的必备工具之一，万用表功能强大，可以测电压、电阻、二极管等，测电流也是非常简单。万用表在测量电流时需要主要两个非常关键的问题：1)将万用表的挡位设置在电流挡位(需要注意交流还是直流)；2)将万用表的表笔接在电流插孔。万用表的表盘、挡位、插孔如下图所示。

1 选择合适的电流挡位

电流表有一个较大的旋转拨盘，在这里可以选择所要测量的各种信号量。在测量电流之前，要先搞清楚，被测电流是交流还是直流。将拨盘设置在合适的挡位上，并估算电流大小后选择合适的量程。

2 选择电流插孔

这个问题很关键，很容易被忽略。在测量电压、电阻、二极管等信号时，红色表笔都是接在VΩ挡位的。测量电流时需要将红色表笔接在电流插孔上。电流插孔具有A安培和mA毫安之分，正确估算电流值的大小后，选择A或者mA插孔，黑色表笔位置不变。

3 串入被测回路并读数

电流表需要串联在被测回路中，电流需要从红色表笔流入、黑色表笔流出。然后就是读数，有的表交流档和直流档是放在一起，有一个黄色的按钮切换，切换至合适的挡位后，在显示屏上就能读出电流值。

不管是钳形表，还是高精度的数字是万用表，测量电流的操作原理都是一样的，记住几个流程关键点：挡位、插孔、串联。

以上就是这个问题的回答，感谢留言、评论、转发。更多电子设计、硬件设计、单片机等内容请关注本头条号：玩转嵌入式。感谢大家。

检查工具：插好表笔后先对万用表短接测试（打到风鸣档）滴一声……。通过后再打到交流电压档（根据电压选择比电压大的量程因为题中没有说明是测试380还是220交流电）电压显示误差无误后，拿开两表笔，打到交流电流档（不确定可从高档到低档）。因为交流电压电流在电路中有大有小。比如可调电压电流焊机，它都是交流电输出。所以没有指定测试什么器件的话，要根据实际选择相应的量程。

1、用交流20A档(插孔)直接测量。

2、如果是带有钳型的万用表测量就更方便了。

3、用电流互感器，万用表选交流20A档，要通过互感器参数换算出结果。这种方法很危险，互感器次级不许开路，要接好线再通电测量，千万不要手持表笔测量。

万用表测量交流电流的能力是有限的。不管是指针表还是数字表都要先打到交流电流的最大档，试探测量结果，然后再降量程下来。把两支表笔串联在被测量的电路中进行测量。如果要测量几百安的大电流还是要用钳型电流表来测量。

将万用表挡位转到AC挡测量，有交流电流档，有交流电压档。如用机械表通常用2万欧/伏，的万用表测量。

1. 用万用表的交流电流档直接测。

2. 有的万用表有电流钳，也可以直接测

3. 串个电阻量电压。
