光电开关的工作原理？

光电开关利用光的可传播性、可阻挡性、可反射性设计出来的一种光电信号转换的电子式开关

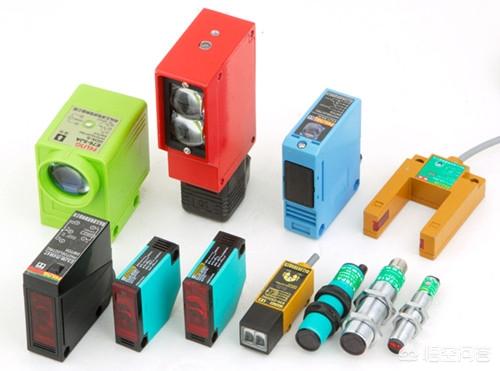

光电开关又叫光电传感器，广泛应用于工业自动化设备和报警装置上。光电开关使用的是940nm的红外光，我们的肉眼是看不到的。

光电开关主要功能电路

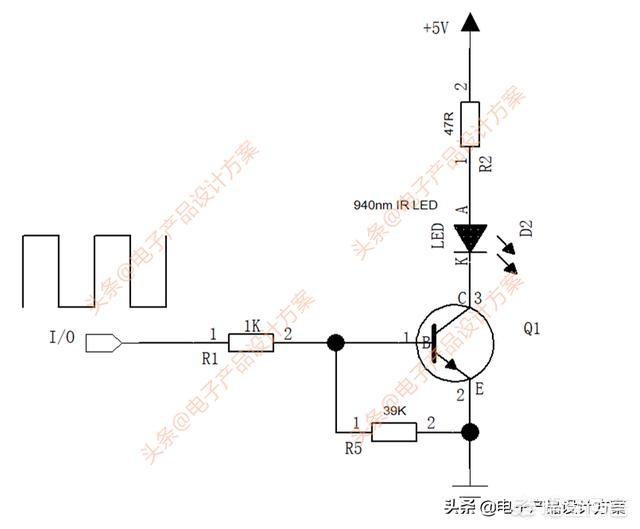

• 红外光发射电路，通过红外发射管发射特定编码的红外光信号

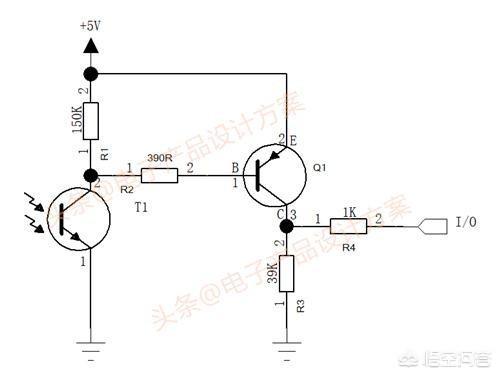

• 红外光接收及信号放大电路，红外接收管接收来自发射电路的红外光信号，并把信号进行放大及处理


• 开关信号输出电路，根据接收到的信号状态，输出开关信号

常见的光电开光有对射型、反射型和槽型

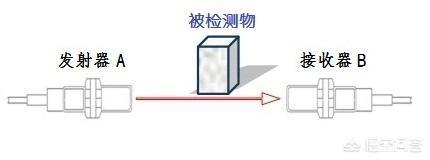

• 对射型光电开关

需要有发射器和接收器，发射器发出的红外光信号被被检测物挡住后，接收器就会输出开关信号

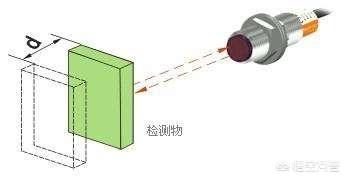

• 反射型光电开关

发射电路和接收放大电路都在同一个器件中，发射电路发出的光信号被被检测物反射回来后，接收电路就会收到，经信号放大处理后，输出开关信号

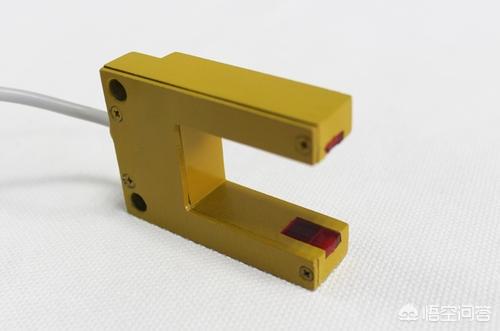

• 槽型光电开关


槽型光电开关把发射电路装在槽一端，接收电路装在槽的另一端，当被检测物进入槽区域时，挡住光信号，就输出开关信号
