CAD绘图中的倒圆角快捷键F有哪些用法？有何依据？

在中望CAD中，圆角F的功能使用很简单，设置一个半径，选择两条线就可以用一段圆弧将两条线连接起来。这里不再介绍圆角的常规操作，重点介绍圆角的一些特殊用法，希望对题主和所有学习CAD绘图的朋友有帮助。

一、延伸或修剪图形

在一些特定的状况下用圆角命令来修剪和延伸图形比直接用修剪和延伸命令更简单。当我们需要将两条不相交或交叉的线修剪和延伸成首尾相连的状态时，就可以用圆角命令，如下图所示。

假如用修剪和延伸命令，左侧两种情况还算简单，直接修剪掉上面多余的部分就可以了，而第三种情况要先延伸再修剪，最右侧的情况还需要先打开延伸的边界延伸选项后再延伸。

而用圆角就比较简单了，只需要输入F，回车，分别点取两条线要保留的部分就可以了，下面就是圆角（半径=0）后的结果。

二、对平行线进行倒圆角

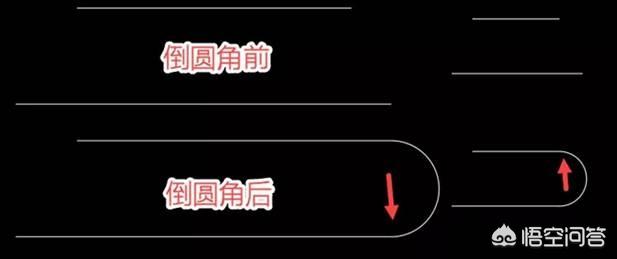

圆角功能不仅可以对交叉的线进行倒圆角，对平行线也能倒圆角，而且处理方式比较特殊：设置的圆角半径不起作用了，会用平行线的间距作为圆角的直径，用一个半圆将两条平行线连接起来，如下图所示。
