接触器电子灭弧器为什么接在线圈而不是接触点上？

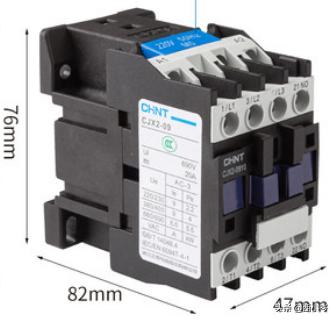

接触器是一个由小功率电路驱动大功率电路的电气元件，典型的接触器由一个线圈+若干个主触点+一到两个常开或者常闭辅助触点构成，分类有直流接触器与交流接触器。

无论哪种类型，线圈是其关键配置。小功率时给线圈灭弧即可，大功率时触点也是需要灭弧的。线圈灭弧器件通常是RC组合元件，也有DRC的。触点灭弧磁吹灭弧，油灭弧等等。

在接触器或者继电器电路中，线圈灭弧是必要的，线圈的灭弧可以从线圈的自感现象说起。

自感现象是一种特殊的电磁感应现象，是由于导体本身电流发生变化引起自身产生的磁场变化而导致其自身产生的电磁感应现象。

流过线圈的电流发生变化，导致穿过线圈的磁通量发生变化而产生的自感电动势，它总是阻碍线圈中原来电流的变化，当原来电流在增大时，自感电动势与原来电流方向相反；当原来电流减小时，自感电动势与原来电流方向相同。 因此，“自感”简单地说，由于导体本身的电流发生变化而产生的电磁感应现象，叫做自感现象。

自感现象的特点

（1）自感电动势的方向：自感电动势总是阻碍导体中原来电流的变化．当电流增大时，自感电动势与原来电流方向相反；当电流减小时，自感电动势的方向与原来电流方向相同．“阻碍”’不是“阻止”，“阻碍”其实是“延缓”，使回路中原来的电流变化得缓慢一些．

（2）自感电动势的大小：由导体本身及通过导体的电流改变快慢程度共同决定．在恒定电流电路中，只有在通、断电的瞬间才会发生自感现象。

（3）由电磁感应定律，可得自感电动势 ，则自感电动势的大小与线圈中电流的变化率成正比。当线圈中的电流在1 s内变化1 A时，引起的自感电动势是1 V，则这个线圈的自感系数就是1 H。

自感电动势计算公式：E=LdI/dt

L叫线圈的自感系数，其值跟线圈的形状、长短、匝数等因素有关系.线圈的横截面积越大，线圈越长，匝数越多，它的自感系数就越大；自感系数的单位是亨利，简称亨，符号为H.1 H=1 V·s/A。

dI/dt是电流的变化率。

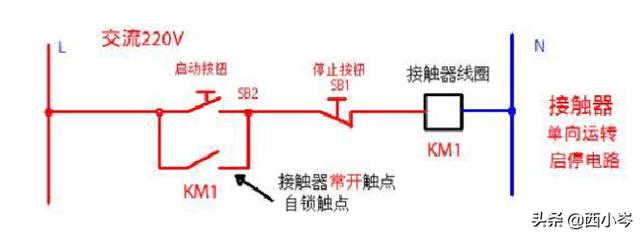

我们从接触器的电路原理图可以看到，操作接触器线路开关按钮时（无论接通还是断开）其线圈电流都是突变的，即电流变化率大，自感电动势自然就大，没有灭弧电路时这个能量没有释放路径，相对操作者来说是一个危险处境。在线圈接上灭弧器，就是给自感电动势一个释放路径，减少对操作者危害。
