单相双电容电机怎样接成反转？

谢谢邀请！单相双电容电机怎样接成反转？我来回答这个问题。

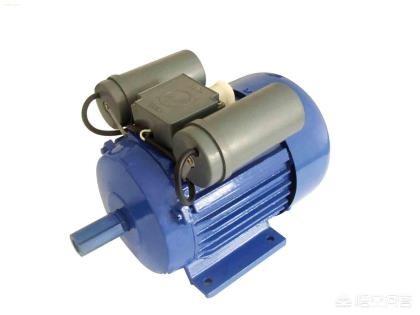

单相电容式电动机，一般是500W一下用单电容式单相电动机，750W以上电动机采用双电容式单相电动机；其中一个是启动电容，一个是运行电容。启动电容是为了增加启动力矩，在启动达到转动速度后，电动机上面的离心开关断开把启动电容器切除，只有运行电容工作了。如图所示：

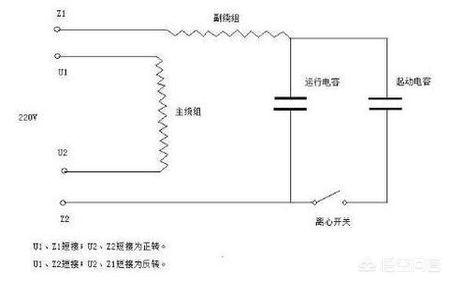

从上图中可知，我们首先要分清那个是主绕组（运行绕组）那个是副绕组（启动绕组），图中U1和U2是主绕组，Z1和Z2是副绕组。现在我分别讲解正转和反转的两种接法。

一、正转的连接方法：Z1和U1用连接片连接起来，再把Z2和U2用连接片连接起来，用导线分别接入到控制开关的火线和零线上去，就是正转。

二、反转的接法：反转我们就是要调整主绕组或者副绕组的接线方式就可以了，具体接法是，Z1和U2用连接片起来，再把Z2和U1用连接片连接起来，然后用导线分别接入到控制开关的火线和零线上去，它就是反转。

以上只是我个人见解，不足之处请留言斧正，欢迎关注我，点赞和收藏我，谢谢！

^_^momomomomomo

通常电机的铭牌上都有正反转接线图，如果连接片是二就改成11，并且保证一片一根电源线就行，原理就是让主绕组或着副绕组其中的一组倒换一下头尾。
