对于220伏交流电，在阻性负载电路中串联一个二极管，能降低电流和功率吗？

对于220V交流电，在阻性负载电路中串联一个二极管，能降低电流和功率吗？

答:完全可以。

请看下图所示;

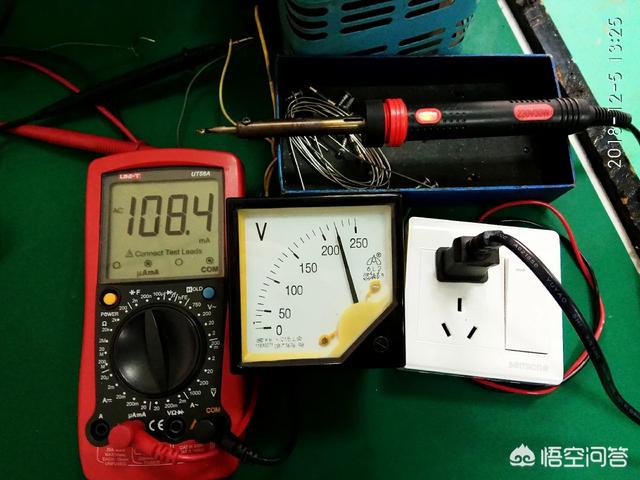

为了说明问题，本人用一支标注为220V/30W的电烙铁作为阻性负载。 电烙铁基本上属于阻性负载，其功率因数大约为cosφ=1，所以功率P=I×U =0.1084×220=23.85W 上图是一个没有加二极管的负载的测量与计算的结果。交流电流从数字万用表中可以清楚看出，交流电压为AC220V。

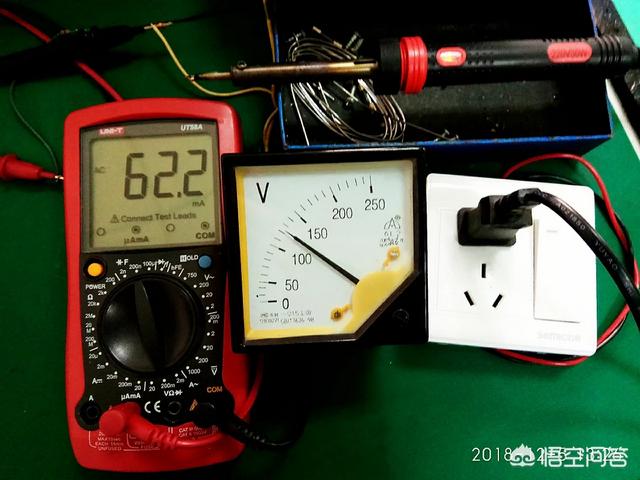

下图所示为一个加了一支二极管的图片。

此时交流电流显示为62.2mA(62.2/1000=0.0622A)，这里需要说明，加了一支二极管后，此时交流电压表实际测量的为经过二极管半波整流后的脉动直流电，里面包含着交流成分，所以此时交流电压表显示为120V。咱们现在不管它的电压状况，再来计算一下此时的电路中的功率P。 P=I×U=0.0622×220=13.648W。

用没有接二极管前的功率，减去串联了二极管后的实际功率，即:23.85-13.65=10.2W。 也就是说，电路中串联一个二极管后的实际功率比没有串联二极管的同样功率的阻性负载功率减少了10.2W。它符合半波整流二极管的0.45/V公式要求。

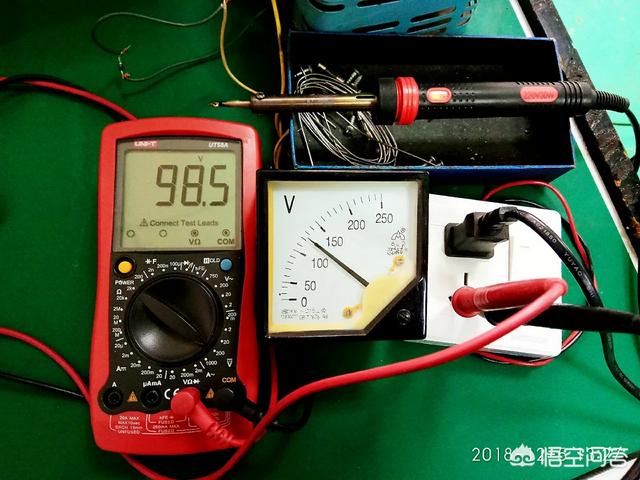

上图是在电路中串联了二极管后，本人用数字万用表实际测量电烙铁负载的直流电压。此时测量为98.5V。利用半波整流二极管的计算公式，计算如下; 220/0.45=99V，这里考虑到万用表测量误差。

综合上述，从理论到实际测量都是符合能量守恒定律公式的。 利用这种工作状态，好多年前，聪明的电器维修师傅们都应用在电烙铁的使用中了，后来的电热毯的调温控制电路中，也应用这个原理来进行温度控制。

谢谢友的邀请，如果你看了本人的回答，请不要忘记了我今天的劳动付出哟，麻烦你们给我点个赞。

知足常乐2018.12.5日于上海

阻性负载电路中串联一个二极管，是可以实现半功率工作的，比如豆浆机加热电路中，后期的半功率加热就是通过串联二极管实现的，这是利用了二极管的单向导电性，当然二极管也要选择一些大功率的。

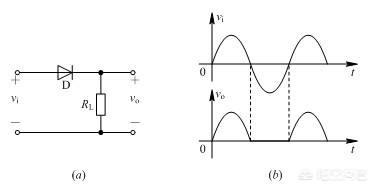

二极管的单向导电性使交流电在通过二极管的时候只留下正半周波形，如下图中，交流正弦波的波形为图中上方，正负半周都有，在经过二极管之后，就只剩下正半波，而负半周波形被二极管的PN结反向截止了，这样就使落在负载电阻上的电压只有一半。

从上面我们可以知道，这其实就是一个半波整流模型，交流电通过二极管之后只剩下一半的电压降落在负载电阻上，负载上的功率自然就是半功率了。题主所说的加热器装置，如果是纯阻性负载的话，当然可以通过串联二极管的方式使功率降低，以便达低于逆变器的最大输出功率。

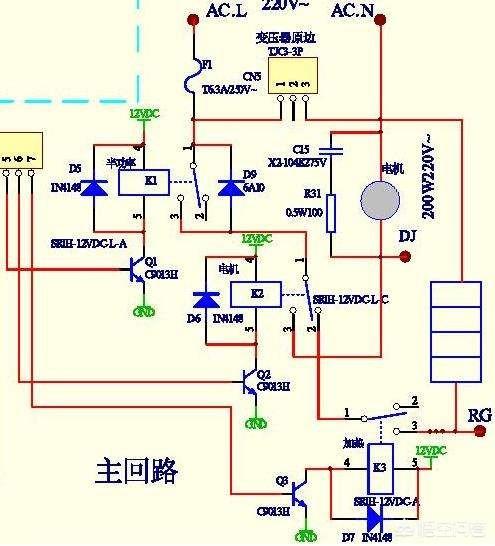

上图中是豆浆机的加热主回路，其半功率加热就是通过二极管来实现的，图中的D9就是一个大功率整流二极管。除了利用二极管降低阻性负载的功率之外，还可以利用可控硅达到一样的效果，不过在实施起来不如二极管这么简便，所以这里就不赘述了。

对于220伏交流电，用的负载是纯电阻再串一只整流二极管，成了脉冲直流电，虽然交流成份大了一点。也要消耗电功率，二极管二端大概要降去0.3伏左右，所以功率损耗不大，可以继续使用，但要选择好二极管耐压或电流適配。供大家参考。

二极管具有单向导电性，当串联在交流电路中的时候，正半周的时候会导通，而负半周会截止。所有会导致负载用电减少一半，相应的功率也下降了一半，但是还要考虑二极管的额定电流，反向耐压值等参数，不是随便串联个二极管就可以的。

以上仅供参考，说的不对，请指出。

对于电阻性负载，串接二极管后电压有效是220V的O.45倍，粗略的说就是降了一半，普通电热毯的高低温挡中，低温挡就是串一个二极管，粗略的说就是降了一半功率。

电褥子两档调温，就是这样做的。

我在电烙铁电源线上接个船型开关，串入一个二极管。待用是分断开关……二极管串入……半压保温；使用时闭合开关……短路二极管……全压升温。

在阻性负载中串接二极管后，电压是原来的一半，电流也是原来的一半，这时候根据功率公式计算得出：

P=UI

当电压、电流都是原来的一半时，这样计算：

P=½U×½I

=¼UI

也就是说，在阻性电路里串接二极管后，功率将变为原功率的¼。

根据半波整流输出电压v=0.45E，则加入二极管后对于阻性负载两端电压为原电压一半。如果负载电阻为一恒定值时，其流过电流也减小近一半，所以说串联二极管后能降低功率和减小电流。

由于二极管的单向导电作用，如果在220伏电路中串入一个二极管，将直接导致负载用电减少一半。这也是很多家用电器调整功率的方法。当然如果改用一个可关断可控硅管的话，通过调整可控硅的导通角，那就可对功率输出进行无级调控了。

由于二极管的单向导电作用，如果在220伏电路中串入一个二极管，将直接导致负载用电减少一半。这也是很多家用电器调整功率的方法。当然如果改用一个可关断可控硅管的话，通过调整可控硅的导通角，那就可对功率输出进行无级调控了。

如阻性负载，如灯泡，电炉，串上适配二极管，可降低1/2，使用电压降低%50.电流，功率随之降低

关于这个问题，我发现很多人就是不懂装懂，有的说没有二分之一，有的说只有四分之一，我不想再打那么多字说明，只想问下大家，假如我在那个二极管上再反向并联一个二极管，这样就变成双向半波整流了，在不考虑二极管压降的情况下是不是全功率做功呢，或者请问哪个二极管是四分之一的功率，哪个是四分之三的功率呢。

电压下降为99v脉冲直流，功率下降一半少一点。

这二极管的反向耐压够的话就是一个半波整流电路

瞧您这费劲的！

想在行走的车上使用电饭煲，您完全可以去电子市场或者是网上找人定制12v的电热盘，自己DIY一把。

如果是停车后来做饭，您完全可以考虑一下使用固体酒精炉。

如果是停车后，使用电饭煲。您还得使汽车不能熄火了！否则电瓶受不了！

交流电路中纯阻负载可以串二极管降压减流。实际上是正弦波电压及电流被削去一半。

不能。电压到是压降一半*^_^*

能，功率减半。
