三相四线制应该接什么样的漏电保护器？

三相四线制应接什么样的漏电保护器？

答；三相四线制的线路中，作为利用剩余电流保护一定要用（3P+N）的剩余电流保护器。

这要根据线路所控的额定电流来购置相应配套的额定电流的剩余电流保护器。例如；线路控制的总三相功率在40kVA，也就是线电流为80A左右，可以选择100A的3P+N的剩余电流断路器，如此类推。 目前与国家电网配套生产剩余电流断路器的厂家有很多，要根据当地电力供电公司的大部使用的型号来购置为好。因为这个（喜家兵）容易出毛病，它的维护检测是每年一次。并且一台200A的3P+N的剩余电流断路器的价格在1200元左右，一般单位没有检测校验设备。 剩余电流断路器的图片如下图所示。

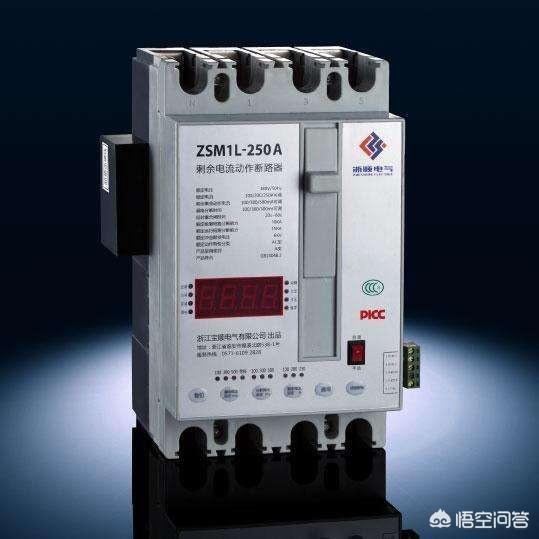

上图为浙江生产的ZSM1L一250A的剩余电流断路器。它在线路中可以根据线路情况和漏电的大小设置不同的漏电值（例如50mA、100mA、200mA、300mA、500mA），还有延时跳闸时间也可以设置。

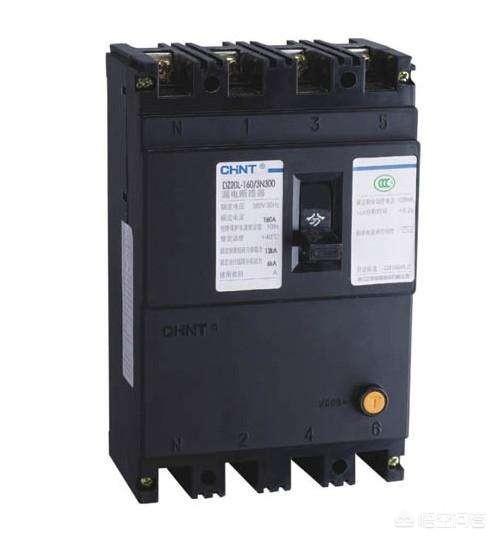

如果觉得上面的剩余电流断路器性价比有点高的话，可以选择以下型号的漏电断路器。如DZ15LE、DZ20LE系列漏电断路器。上述的DZ系列漏电断路器也是3P+N系统制的。这种系列漏电断路器在低压配电系统中作为一般用户（家保）之用，适用于交流50HZ，额定电压380v，额定电流100A、160A、250A的电路中。可见下图所示。

上述DZ系列漏电断路器价格低廉，不跳闸保护时可以随时更换。它的剩余电流是不可调整的，是一个固定值（50mA）。

上述两种系列的剩余电流断路器的技术性能与指标，均为GB14048一2。

无论采用上述两种剩余电流断路器，在安装或运行一定时间后（一般不超过30天）在合闸通电状态下，按动试验按钮，进行例行试验。如漏电断路器能分断，说明漏电断路器是正常可靠的，可以投入使用。如果漏电断路器不能分闸（拒动），则说明漏电断路器有故障，则需要更换或检修。

以上个人观点。希望对有类似需要的头条朋友们有一点参考价值和帮助。

知足常乐2018.3.11上海

三相四线制线路的漏电保护开关，三相分别接A.B.C三相火，第四相接N线。原理是，任何一相漏电，会导致电流不平衡，从而开关跳脱！如果是5线，那根地线接在地线铜牌上，或接在专用的地线接点处。

首,先作业人员,必须持有效证件并经安全教育和考核合格方可作业。作业时必须切断电源，不允许带电作业;作业时,必须正确使用专用电工绝缘工具。选用309漏电保护器，严格按要求先接PE线后接相线(拆除时相反、)。按装,完毕进行通、电试验漏电保护器,通、过一实验按纽判实漏电保护器完好，再接入负荷运行。

问题问；三相四线制应该接什么样的漏电保护器？

我的回答是应该接三极四线（即零线是不分断的）漏电保护器来保护。

其理由是；因为三相四线线供配电为了防止零线开（断）路、造成三相负载的中性点位移酿成供配电事故。因此；“低压电气安全安全规程”规定；三相四线供配电的零线不得装设开关及熔断器。所以在三相四线供配电的线路始端、如果是需要漏电保护的话；应该按照“低压电气安装安全规程”要求装设三极四线漏电保护器或三极四线漏电断路器来保护。

说明一点；三极四线漏电保护器（漏电断路器）是按照“低压电气安装安全规程”的规定配套生产的产品，三极四线漏电保护（漏电断路器）内部结构只是接三根相线的三极才有分闸与合闸触点、并且三相中各相都有过载保护与短路保护装置，其零线只有上端接线点与下端接线点、上端接线点连接一根导线并穿过漏电保护器内部的零序互感器后与下端接线点连接。所以三极四线漏电保护（漏电断路器）零线是上下直通的、所以接线不能接混。

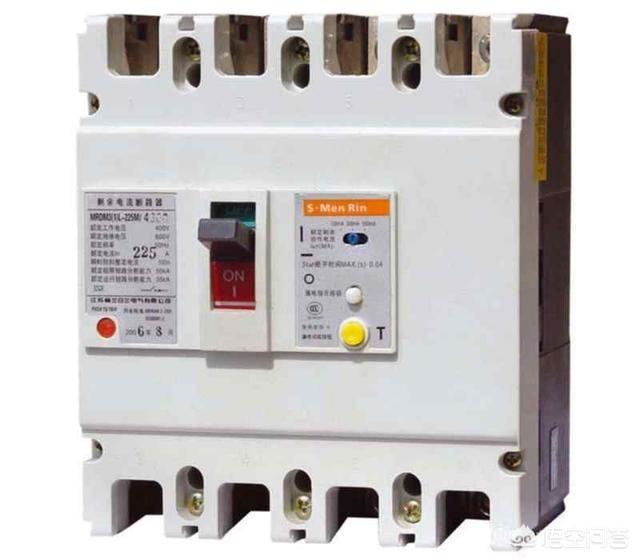

下图是三极四线漏电断路器的实物图；

按照上图三极四线漏电断路器来说；它的接线是面向三极四线漏电断路器、从左边起的上端第1、2、3个接线点分别是接电源的A、B、C三根相线、第4个接线点是接电源的零线。如果是接出线的话；下接线点对应上接线点就是了。

为什么上图的漏电断路器没有标注接线记号就认为是我上述的接法呢？因为从它的外表结构就能够看出来、你看它的分合闸手柄是在漏电断路器上端从左至右的第2个接线点下方的，所以就证明它从左至右的第1、2、3个接线点是相线接线点了。为了防止错接误接，最好还是用万用表的电阻档测量核实。

最后我向大家表明；我的回答都全是从长期工作中所积累出来的经验，完全没有从书本中抄写出来的纯理论数据及公式。所以如有不是之处请大家指正。

漏电保护器根据保护功能和结构特点，可分为分装，组装式和保护插座三种

组装式漏电保护器是将零序电流互感器，漏电脱扣器，电子放大器，主开关组合在一起组在一个外壳中它的结构和理，使用方便，功能齐全，是目前在低压电网使用最多的一种。

按动作原理又分为电压动作动，电流动作型，电压电流动作型，交流脉冲型和直流动作型，电流动作型检测特性好零序电流互感器作检测元件，安装在变压器中性点接地极之间能对全网漏电保护，安装在干线和支线都能漏电保护。
