UG10.0如何测量不规则平面的面积？

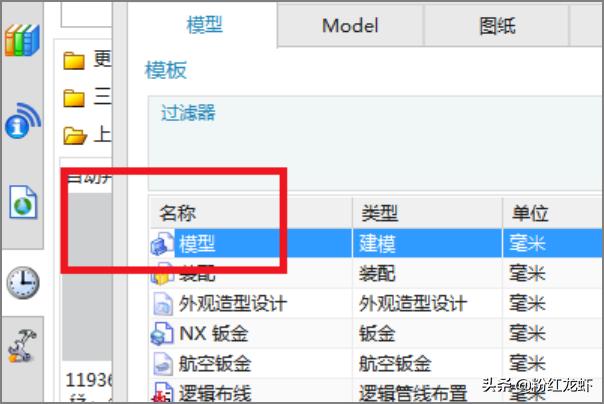

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件。

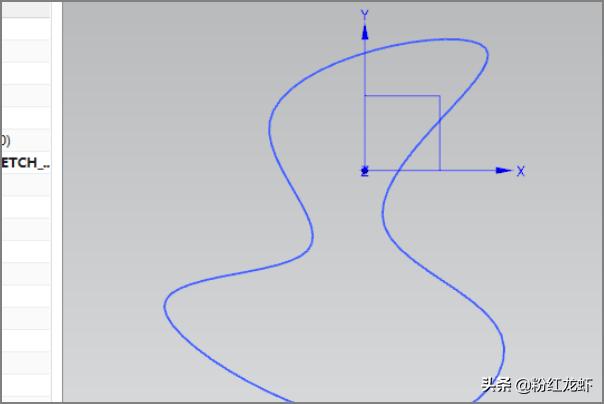

2、如下图所示，以XY基准平面为草图平面创建一个草图，然后激活样条曲线命令，画一个不规则的封闭草图，然后完成，退出草图。

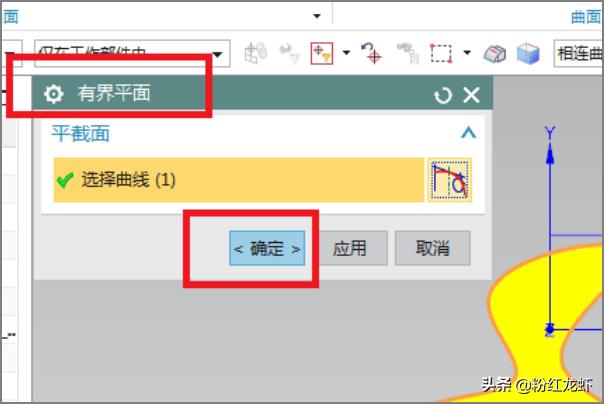

3、如下图所示，执行曲面——更多——有界平面，激活有界平面命令，然后选择草图，然后点击确定，完成一个不规则平面的创建。

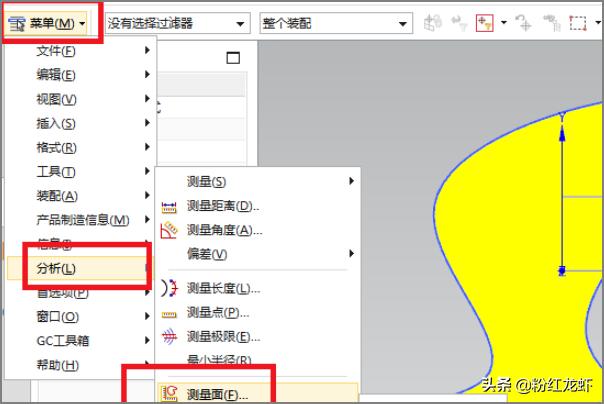

4、如下图所示，执行菜单——分析——测量面，激活“测量面”命令。

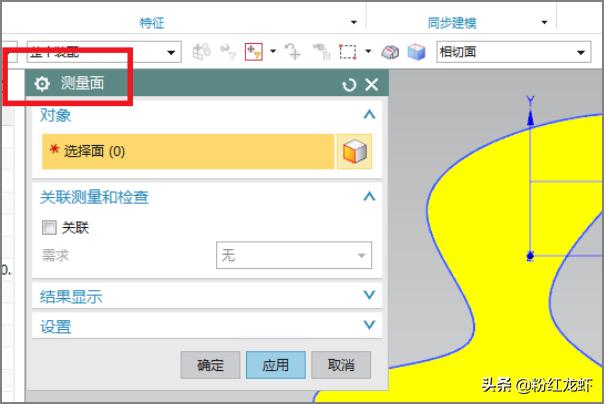

5、如下图所示，软件弹出一个“测量面”对话框，需要我们选择“面”。

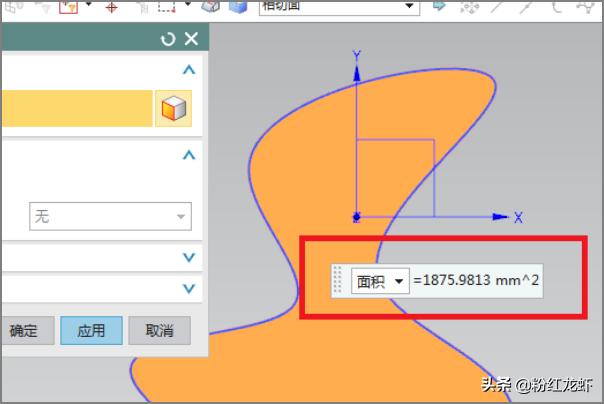

6、如下图所示，我们刚选择平面，然后就有了“面积”信息。

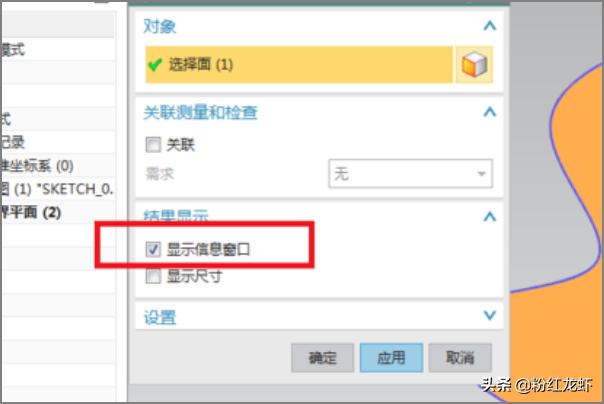

7、如下图所示，在对话框中的“结果显示”一栏，我们勾选“显示信息窗口”。

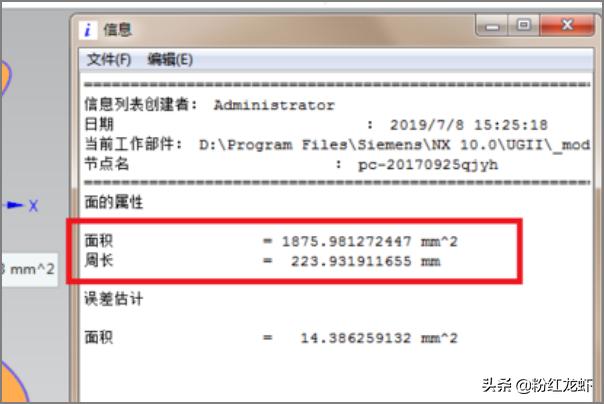

8、然后软件右边就出现了一个“信息”对话框，里面也有“面积”和“周长”。
