如何通过光电开关控制时间继电器，然后控制电磁阀实现气缸运动？

我说一个方案，供你参考！

我画了个简单的图：

先介绍一下电气元件:

这个图上B1就是一个光电开关，KT1是一个断开延迟的时间继电器，Y1是电磁阀上的电磁阀的线圈！

图片右上角算是气路图，①就是一个气缸，③是气缸的控制阀，可以看到是一个2位四通的阀，②就是气缸控制阀中的电磁阀也就是电路器中的Y1。

PS1是220V边24V的开关电源，给光电开关供电，也给控制电路供电！

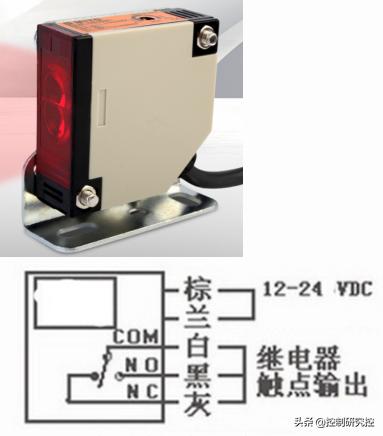

细看一下光电开关的接线图：

从这个图片，结合我的电路图，可以看到光电开关需要一个24V的工作电源，然后有一开一闭的一组触点。比如检测到有东西，那么触点将会动作！我的电路图中用的是常开触点，也就是检测到东西，那么常开触点就接通！

简单描述一下工作流程

通电后，光电开关工作，检测到东西存在，那么常开触点接通，就会使得KT1时间继电器得电，同时Y1继电器得电！

Y1继电器得电就会使得气缸的进出气回路翻转，造成气缸活塞伸出！

当光电开关检测到东西离开，那么光电开关的常开触点就会断开，断开会造成KT1时间继电器断电，但是因为是断开延时，因此Y1处的KT1延迟触点，会延迟断开，比如10s！

也就是说东西离开光电开关的检测范围后，10s后Y1电磁阀会失电！

气缸的电磁阀失电后，气路阀在弹簧的作用下退回原位，进出气口翻转，气缸的活塞就会退回！

以上就是我的一点个人意见，我并没有做实物实验，仅供参考！

因为时间继电器，特别是断电延迟时间继电器的使用，有时会让人迷惑，因此需要实际实验！

就说这么多，感谢阅读！

首先确定你用的电器元件是什么电源驱动的，比如是AC220V还是DC24V的。

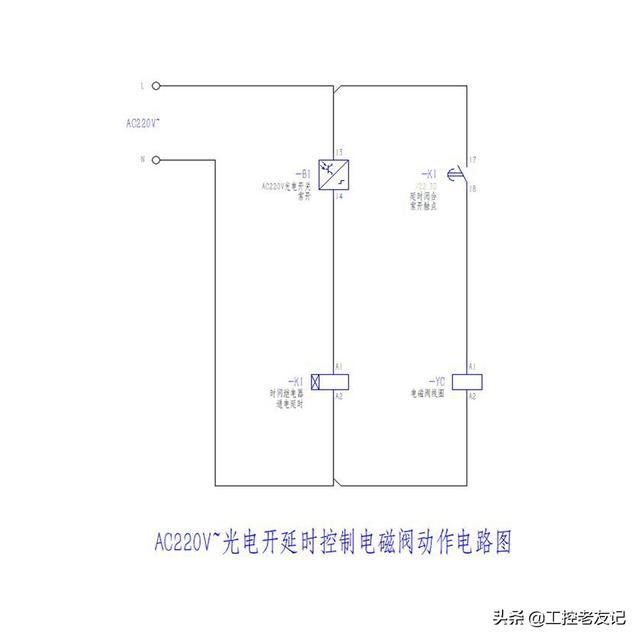

如果是AC220V可以直接接交流电源形成控制回路，AC220V的光电开关一般是两线制的。下面附上电气图1，供参考。

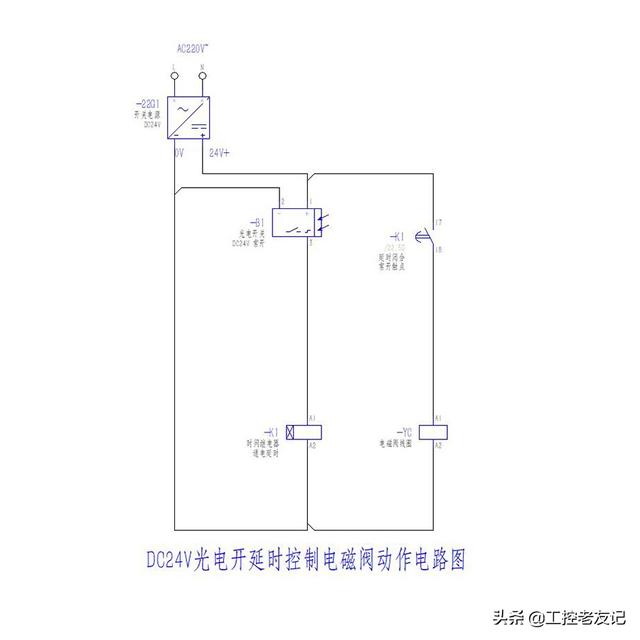

如果是DC24V电源的器件还得增加一个AC220V转DC24V的开关电源再接你的光电开关(DC24V的光电开关一般是三线制的，当然也有例外的)、时间继电器、电磁阀。下面附上电气图2，供参考。

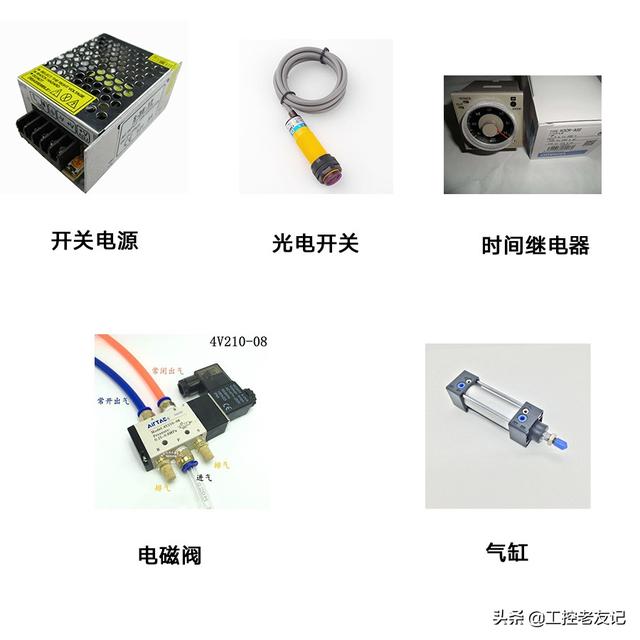

同时附上图3实物图，其中开关电源在选择AC220V元件接线是可以不用。

希望用心的回答对你有帮助！

如何通过光电开关控制时间继电器，然后控制电磁阀实现气缸运动？

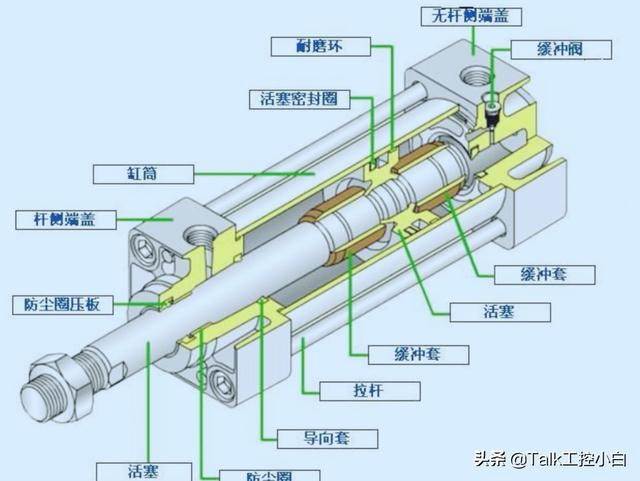

题目的执行机构是气缸，气缸的活塞杆有两种运动状态，伸与缩。

实现它的基本
控制所需的配件，两位五通气动电磁阀，需要延时功能就用时间继电器，否则用中间继电器即可，气源及气源软管，然后就是光电开关和其它辅助配件。

其实就通过光电开关来控制时间继电器或中间继电器的线圈得失电，然后通过它们的触点来控制电磁阀线圈的得失电。电磁阀线圈得失电可控制其滑阀芯移动从而改变气源的流动方向，这样就可以实现气缸的伸与缩运动。

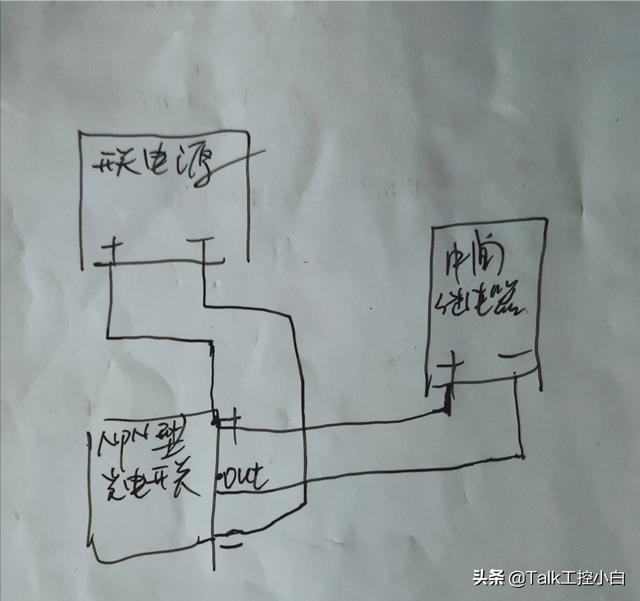

图中用的是常开NPN型光电开关，根据其原理可知，NPN型光电开关是低电平输出。因此，开关电源正极接光电开关的正极，负极接光电开关的负极。此时注意的是光电开关的OUT端输出的是低电平，其输出端只能接中间继电器线圈负极，然后再从开关电源正极直接接线到中间继电器线圈正极即可。当光电开关探头表面有物体靠近则光电开关输出低电平，中间继电器线圈得电，其相应的常开触点闭合。当物体原理光电开关探头表面，则中间继电器线圈失电。

此时，只要用中间继电器两个常开触点，一个触点接开关电源24V正，一个触点接24V负，然后从两个触点另一端接线到电磁阀线圈接线端子即可。再把两位五通电磁阀P口接气源，电磁阀A口接软管到第一幅图的下部接口，电磁阀B口接软管到第一幅图的上部接口，然后电磁阀的R口和S口接消音器，这样就可以实现气缸的自动化控制。

光电开关不能检测到气缸的运动，需要用磁开关然后固定到气缸的两端，用磁开关控制时间继电器

用光电开关的输出线控制时间继电器线圈，然后利用它的常开或常闭触点控制电磁阀的线圈从而达到控制气缸运动

不知道
