浴霸四个暖灯照明灯风扇怎么接线？

灯暖浴霸是早期产品只有四个开关，每个暖灯是225瓦，用两个开关分别控制四个暖灯，(两个灯一组)换气用一个开关，照明用一个开关。

谢谢家英友邀答。

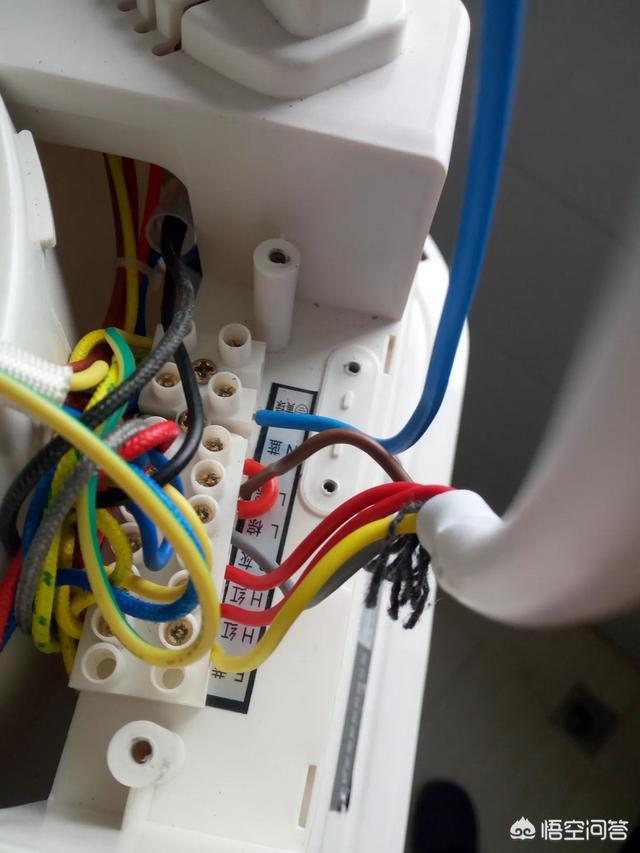

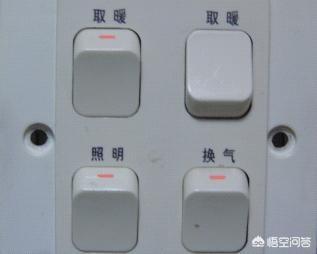

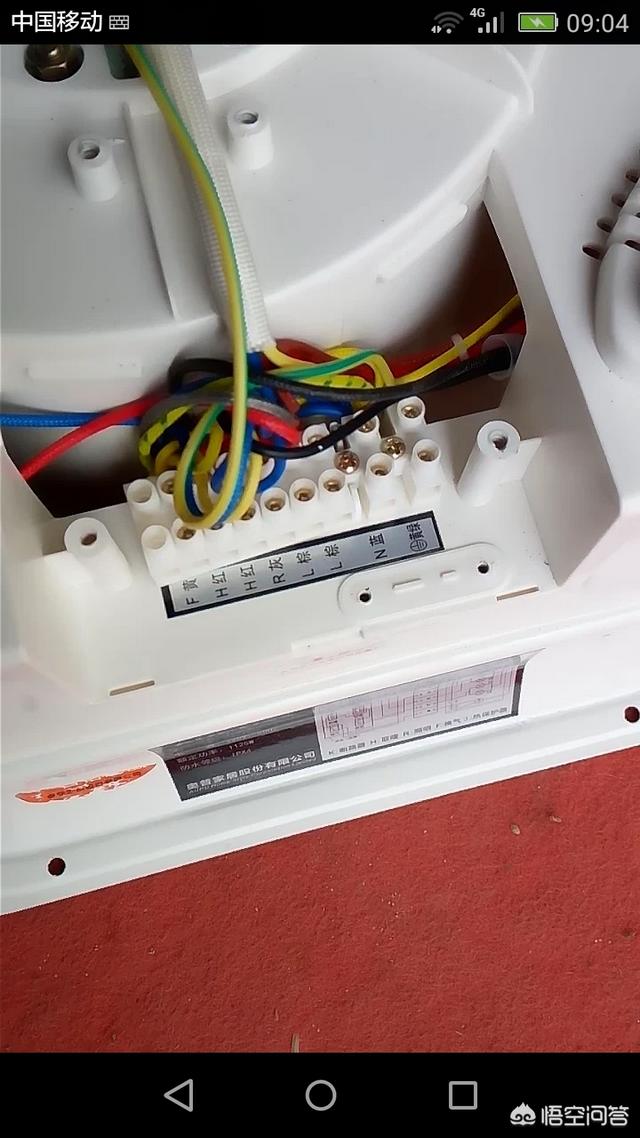

图一是灯暖型浴霸主机接线桩头，从接地线这边，N是零线，第一个L进火线，第二个L是出火线到开关的，余下的是四组控制线，分别是二组灯暖，一组换气一组照明，如图二。每个浴霸主机上面都有接线图，如图三。图四是接好线的

面板上有灯暖开关，照明开关，开关一端接火线，另一侧接负载。一般浴霸功率在2.5千瓦以内，所以有的去掉两个灯暖加入一个ptc 暖风机，早期产品用的是电热丝不安全，易坏。PTC暖风机接线有讲究，就是风机必须与ptc发热元件同时工作，风机上一般有一个电容，起换向作用。打开风暖，风内循环。这个风暖开关一端接火线，另一端接风机电容和风扇绕组1，同时接ptc 发热器一端，发热器另一端接零线。风扇绕组公共端也接零线。
