如何选取电源输入整流桥和滤波电容？

电源输入要根据你输出多少伏的电压来计算，如果你需要输出12伏的电压，那么电源变压器的输入是220伏输出输出是12V，变压器的选择和你的需要的输出电压有关。

整流桥 整流桥的选择是根据你输出多少安的电流来计算的，如果你输出的是大电流，就要选择电流大一点的整流桥，反之则选择小的就可以。

滤波电容 用电解电容，耐压值要根据你整流桥整流过后的最高电压来选择，一定要超过最高电压，比如说，整流过后电压为12V，那么最好选着25V耐压值的电解电容，容量选着一般都要打的。

https://m.toutiaocdn.com/item/6472626179537895949/?app=news_article&timestamp=1553474031&group_id=6472626179537895949

电容知识文章，希望对您有帮助。

更多精彩内容敬请关注微信公众号：电子电路DIY之家

有什么问题也可以在文章中留言。

整流滤波电路中，对于整流桥以及滤波电容的选择，应该遵循以下原则。

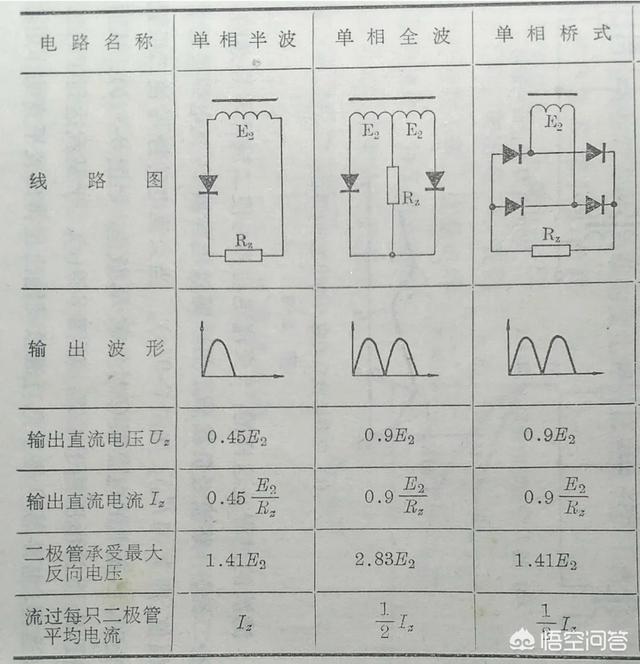

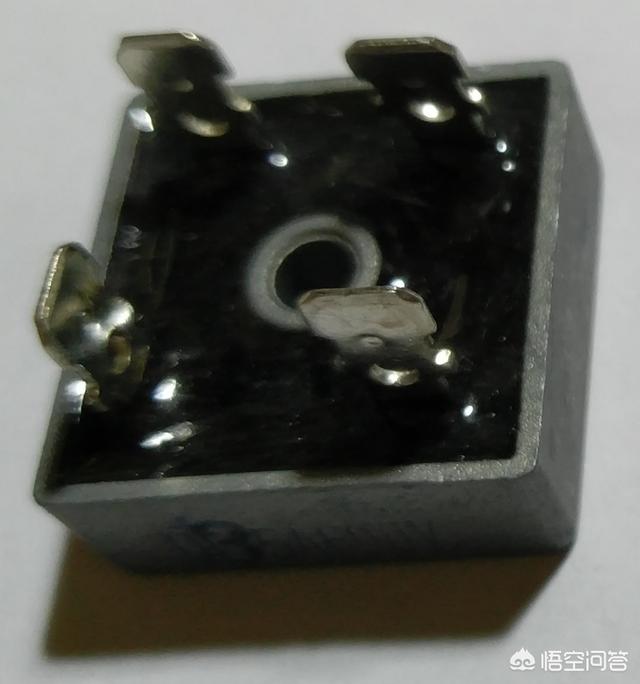

对于整流桥的选择，仅需把握两点即可：电流与耐压。在输入电压、输出电流已知的基础上，就能确定整流桥的参数，原则是流过整流桥中每只整流二极管的平均电流，大于流经负载电流的1/2倍；耐压：（每只整流二极管所承受的最大反向电压），大于变压器输出交流电压有效值的1.41倍（一般选1.5倍或以上），此外，没有其它可以考虑的参数。文末表系纯电阻负载，含桥式整流电路在内的三种整流电路及主要参数。

举侧予以说明。比方，你想制作一个输出电流为2A，电压为12v的直流电源，可选电流为1A以上，耐压18v（12v的1.5倍）以上的整流桥。当然了，参数指标选大一些，富裕量大一些没有坏处。

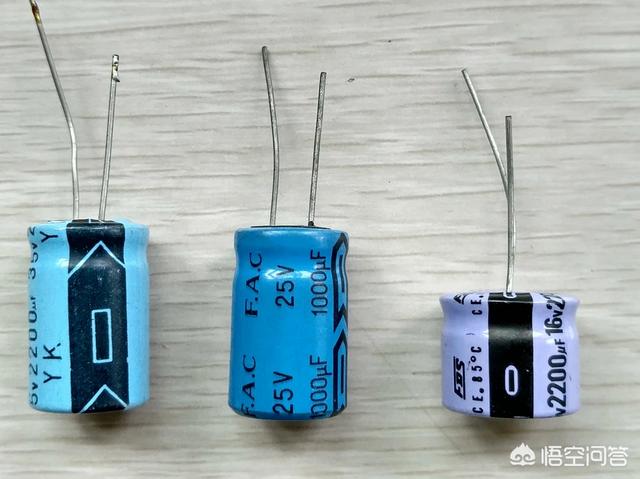

滤波电容容量大小的选取，与放电回路的时间常数τ=RL＊C有关，桥式整流电路对滤波电容的选择，可按下式计进行算：C≥（3～5）T／2RL（式中的T为交流电源的周期，市电的周期为0.02s）。例如，对于要求输出电流为1A，直流电压为12v滤波电容的选择，按上式的计算出的结果应该是4000μf左右，那你就可以选取标称值为4700μf的电解电容。

关于滤波电容的耐压 ，要等于大于1.5～2倍的直流输出电压。考虑到负载断开以及市电的波动（升高）等因素，一般选2倍及以上的直流电压较为妥善。所以当输出直流电压为12v时，滤波电容的耐压要≥25v。

这个要根据电路的需求
