请用文字阐述电接点压力表自动加压泵工作过程？

很高兴由电气工程技术来为你解答，非常荣幸！

授之以鱼不如授之以渔，直接入题，下面就把电接点压力表的性能和运用，完全的分享给大家，让大家都可以轻松学会，在实际的工作中玩转电接点压力表。

我们从四个方面来完全解析电接点压力表：

一，电接点压力表组成。

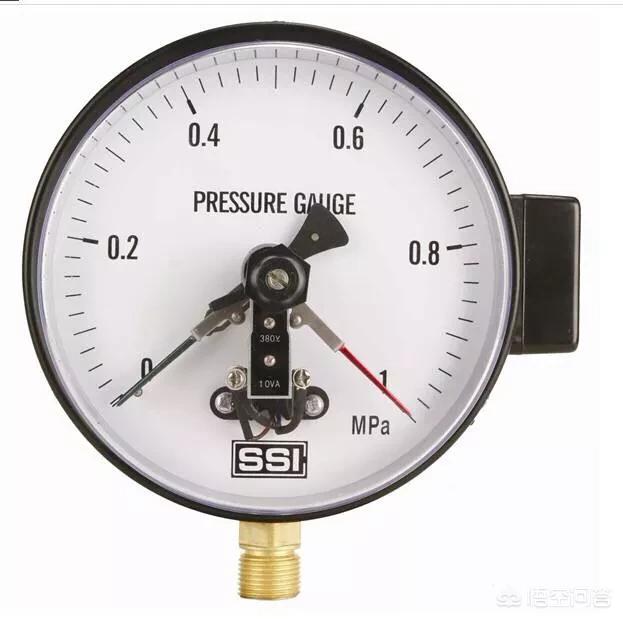

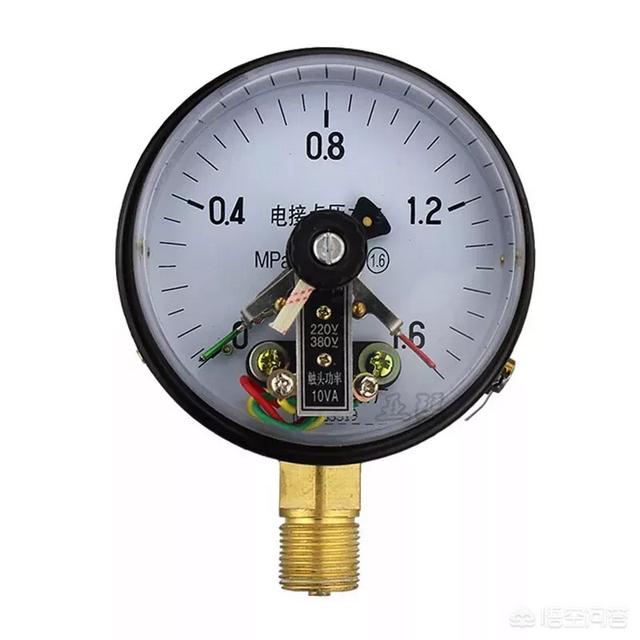

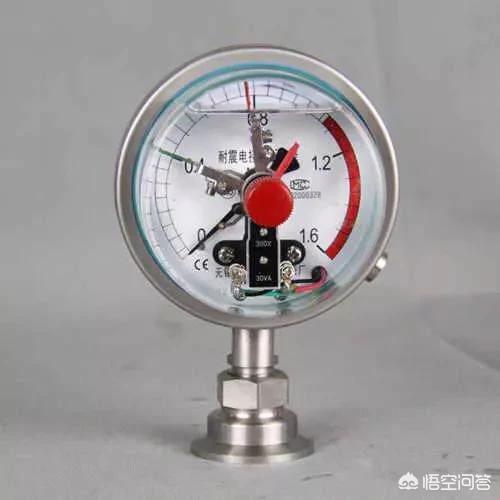

电接点压力表一般是由：压力测量机构，电接点触点，压力指示盘，调节装置和接线盒等部件构成。

其中最重要的：压力测量机构和电接点触点两个方面，决定着电接点压力表的性能和精度。

二，电接点压力表线制。

一般而言，电接点压力表都是三根线：

1，公共线。

2，高压力线。

3，低压力线。

其中1-2，1-3都是一般而言都是常开触点，接通后闭合。

二，电接点压力表原理。

1，当系统压力<电接点压力表低压力线时，电接点压力表低压力线触点接通，带动交流接触器（自身自锁）吸合，启动补水电机。

2，系统管道的压力随补水电机的运行，系统压力逐渐上升。

3，当系统压力达到电接点压力表高压力线时，高压力触点接通，断开电机运行电路，停止系统补水。

三，电接点压力表实例分析动作过程。

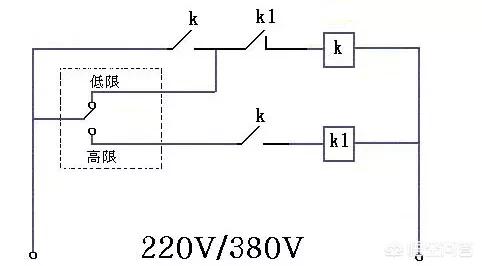

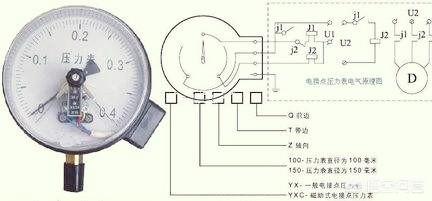

如图所示：

动作原理分析：

1，系统压力降低时，电接点压力表公共点和低限位线接通，交流接触器K通过K1接触器的常闭触点接通吸合。

交流接触器K吸合～相应的交流接触器K的两个常开触点k闭合，一个用来自锁，一个用来接通K1回路，为K1得电做准备。

2，随着管道压力逐渐上升，电接点压力表中间触点和低限位线分开，交流接触器K通过自锁一直处于得电吸合状态，补水电机一直运转。

3，当管道的压力高于电接点压力表高压力线时，接通K1回路，K1线圈得电吸合，K1触点断开，交流接触器K断电，补水电机停止运行。

补充：K1线圈串入触点 K 的目的：

是为了 K1能够可靠断开。因压力表在高压区可能会抖动造成电接点触点有时会接触不可靠，所以串联触点 K ,一旦K1得电～ K 失电～K 的辅助触点也会将 K1的回路可靠断开。

四，电接点压力表工作中的用途。

电接点压力表现在的应用十分广泛，作为开关量压力信号，电接点压力表可以配合变频器，PLC等一起使用，能够更好的发挥压力调节作用。

说的不恰当的地方还请师傅们及时斧正，感谢！欢迎关注，一起交流学习电气电工知识！

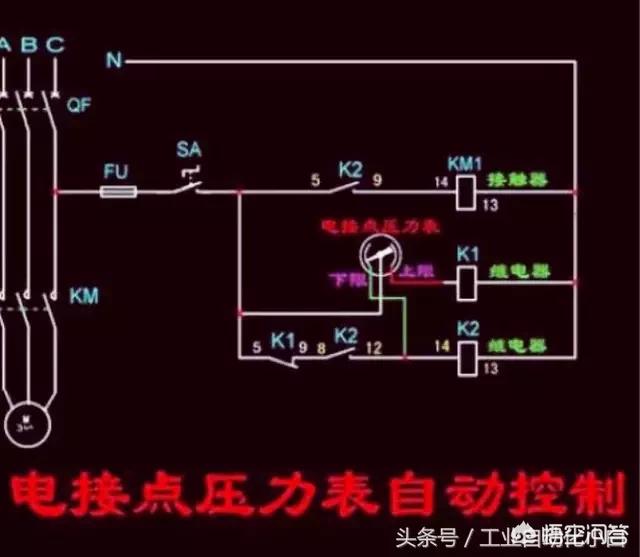

感谢诚邀，这是常用的通过电接点压力表达到水泵自动补水的目的。此电路图分析如下:

第一，当水压力低于设定L时，L1，ka2常闭，ka1线圈，1，2，L2形成回路。Ka1继电器线圈得电，同时ka1常开变常闭，L3，Fr，ka1常开变常闭，ka2常闭，km的线圈，fu，L2形成回路，km线圈得电，水泵运行开始补水。

第二，当水压力达到L，未达到H时，L1，ka2常闭，ka1线圈，ka1常开变常闭，L2形成回路。km线圈得电状态，水泵继续补水运行。

第三，当水压力达到H时，L1，ka1常开变常闭，ka2线圈，3，2，L2形成回路。继电器ka2线圈得电，右边km回路中Ka2的常闭变常开，接触器km线圈失电，水泵停止运行。

以上就是通过电接点压力表实现自动补水的控制流程，算比较简单只是图画的稍微复杂了些。我回答的也是比较通俗简单，希望能帮到你。

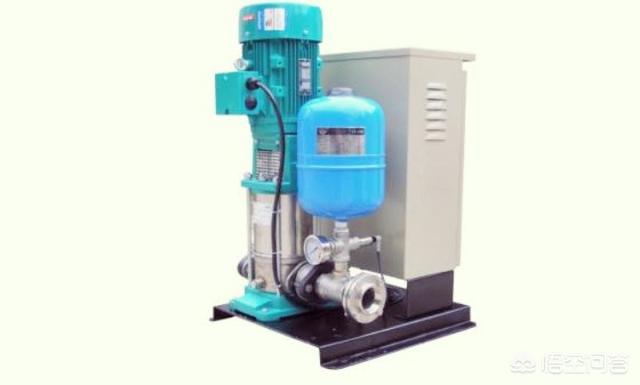

电接点压力表和自动加压泵工作过程是属于闭环控制，其中涉及到测量变送、控制器、执行器、控制对象四个环节，分别是电接点压力表、控制器、加压泵、系统管网。

电接点压力表量程

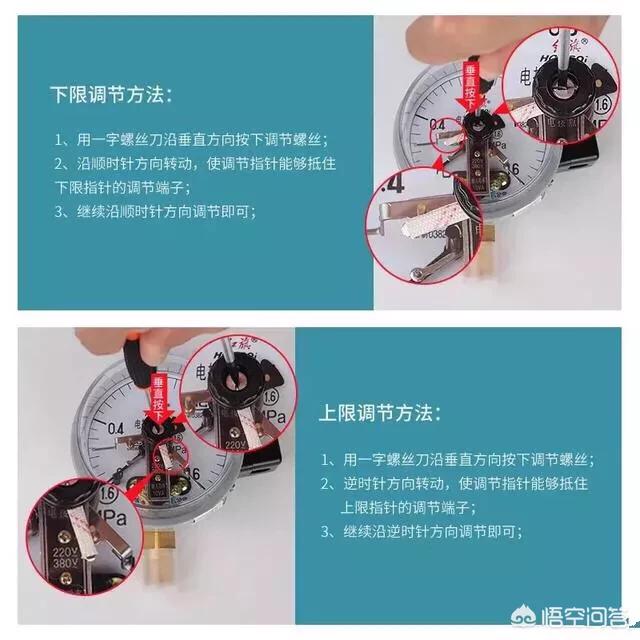

根据工艺要求选择加压范围，然后调节电接点压力表的上下报警限。下限设置方法，用螺丝刀下压调节螺钉并使动触指针抵住下限静触指针顺时针拧动螺丝刀，上限设置方法如上，最后逆时针拧动螺丝刀。

电接点压力表工作过程

系统管网压力在加压泵自动加压过程中，加压压力在工作压力范畴内无报警信号输出，加压压力低于工作压力下限则发出低限报警信号，高于高限压力则发出高限报警信号。

整个控制的工作过程

手动启动加压泵开始加压，当加压压力超过上限值，电接点压力表发出上限报警信号，控制器接受到高限报警信号处理后则发出停止信号使加压泵停止加压。当系统管网压力低于下限值时，电接点压力表发出下限报警信号，控制器接受到低限报警信号处理后则发出启动信号使加压泵启动加压。因此整个工作过程是不断循环。

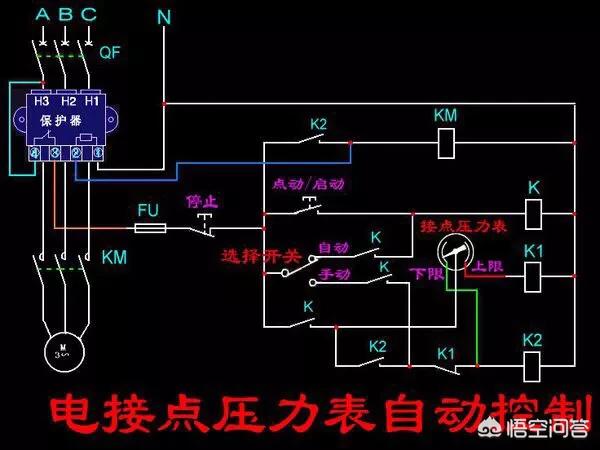

此电路图:公共点与低电位点接通时，继电器1的线圈通过继电器2的常闭吸合并自锁；接触器线圈通过热继电器常闭，继电器1的常开变常闭，继电器2常闭时吸合并通电，电机运转。当公共点与高电位点接通时，继电器2线圈通过继电器1的常开变常闭触点时吸合，此时继电器2的两个常闭点都断开，继电器1失放；接触器失放并断电，电机停止。周而复始达到自动通电，断电之功能。此电路还有缺相保护之功能，值得大家学习与推广；谢谢。。
