西门子S7-200如何通过向导设定PID？

这个不是照着向导的步骤做就可以了么？

不过答题嘛，还是要说的稍微详细点，看图吧：

我这个是在西门子200 Mirco/win软件中的，smart的应该和这个也差不多，所以就说这一个了。

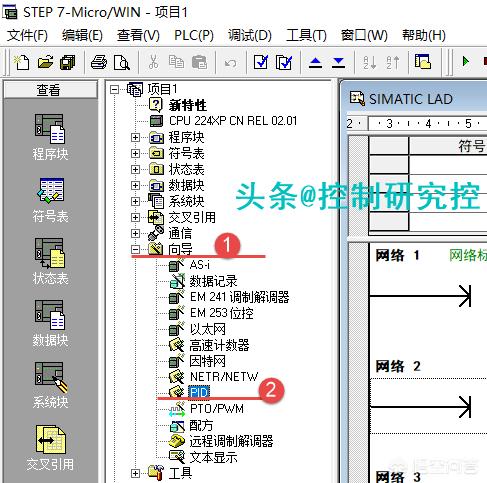

首先找到圆圈①处的向导，然后找到②处的PID，双击，就会出现向导对话框：

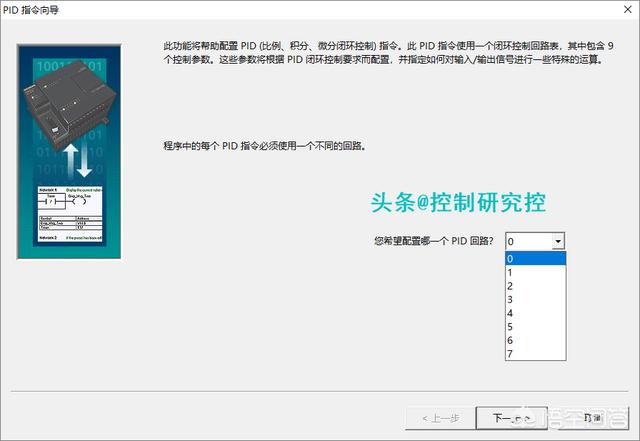

这里有0-7个PID控制回路，总共8个，这里我就选择0，这8个回路的意思是，相当于只提供8个PID运算的功能块。

继续向下：

这个图上上边的给定值，也就是设定值，就是你希望能稳定在的值，这里是指定给定值的范围是0-100%。然后下边就是PID的参数设置，和这个PID运算执行的频率1秒执行1次！

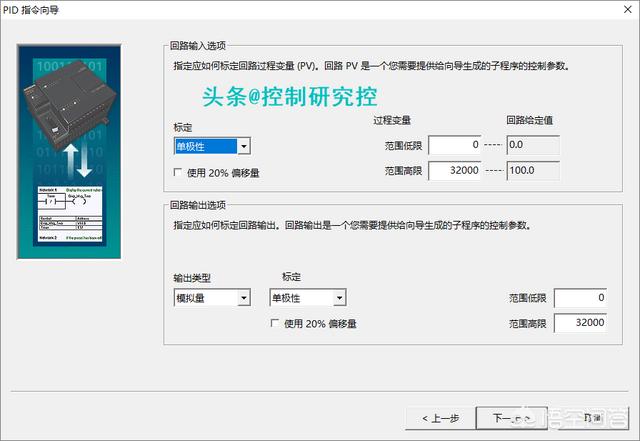

这个图片上边是PV值，就是反馈值，也要转化为和给定值一样的0-100%的数据。下边部分是经过PID运算后的输出值。

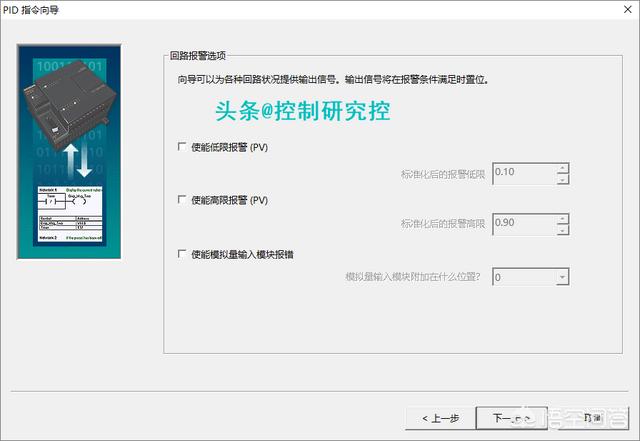

这个图片是设定PV反馈值的报警范围，比如低于10%就报低报警！这里我就不设置了！

继续向下看：

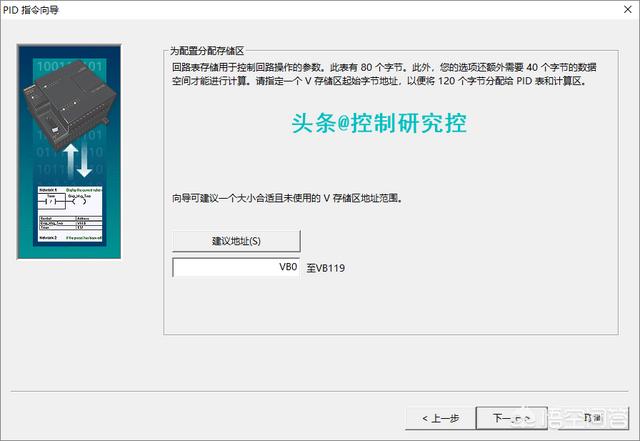

这个图片是向导生成这个指令，需要占用一些V区的内存，如图这里占用VB0-VB119，那么在程序的其他地方，这120个字节地址就都不能使用了。如果你一定要使用，将会出错！

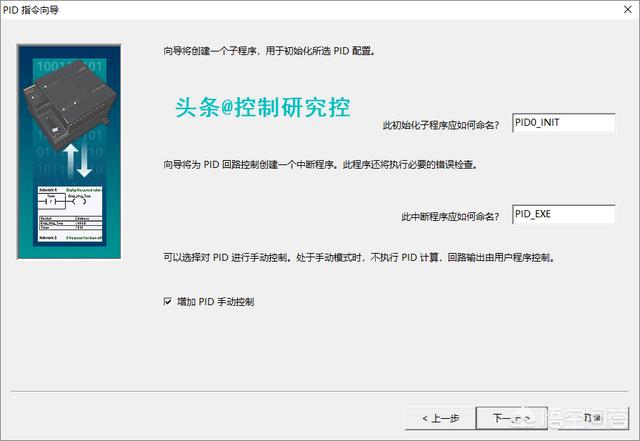

这个图片是按照向导生成2个子程序，一个是PID程序，一个是中断程序！你可以自己给这两个程序命名！

这里，增加PID手动控制，一般是建议勾选的！

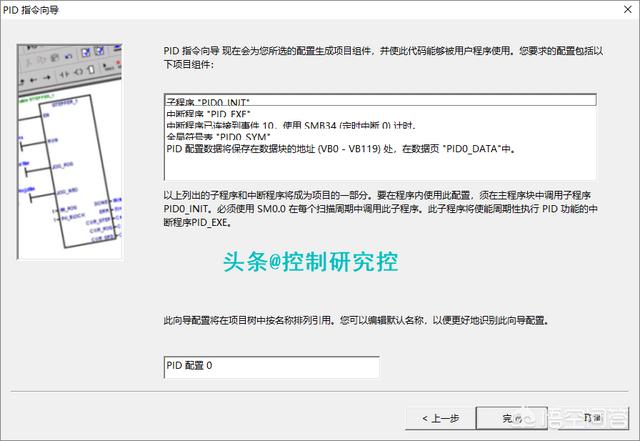

这个图片就是根据向导已经完成了，提示你一些信息！

完成向导后，程序中就出现了，PID_INIT和PID_EXE这2个程序块，就可以直接使用了！

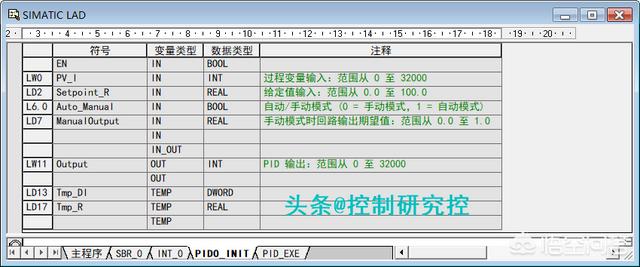

这个图片就是PDI0_INIT的中一些参数的说明！

就说这么多了，希望对你有点用，谢谢！
