mcgs怎么与两个模块做485通讯？

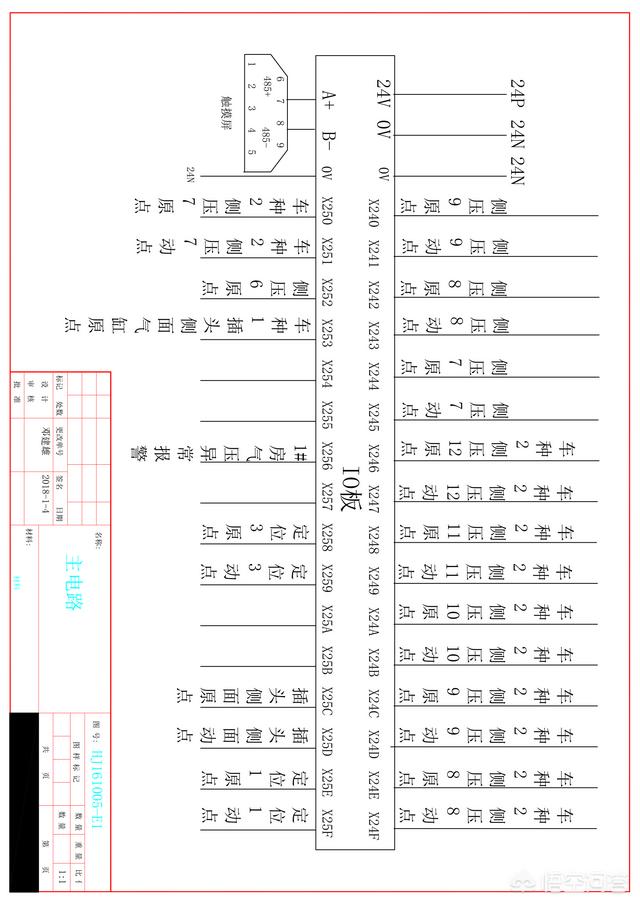

刚好做了一下这个项目，PLC，IO点不够了，就买了两个用MOBUSRTP协议的IO板，下面是图纸，RS485接线就2根线线A+ B-，设置是1#站

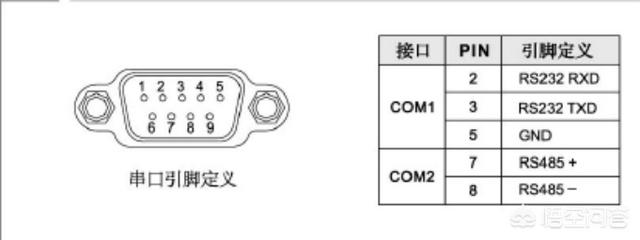

下面是昆仑通态串口针脚定义，对应7.8

好硬件搞定我们看软件，打开昆仑通态设备管理窗口

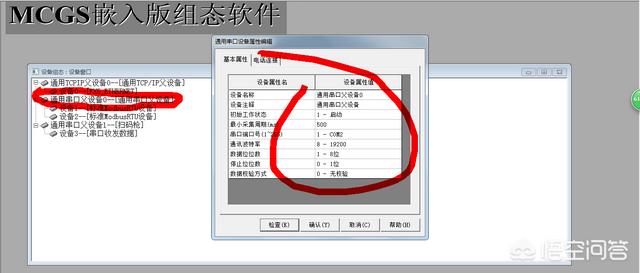

注意波特率等参数要和你的RS485设备一直

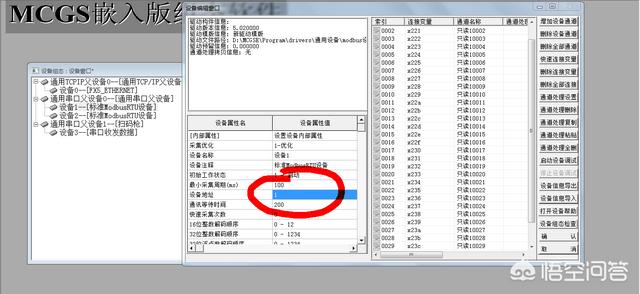

然后添加1#站

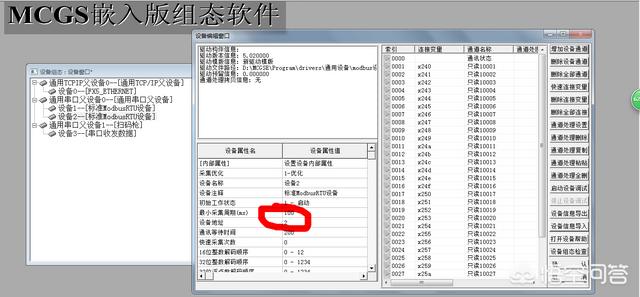

添加2#站

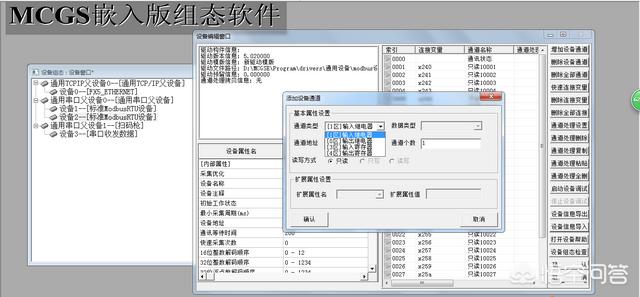

在右侧简历变量链接即可。

以上是我的项目举例，有疑问可以下方评论或者私信我。

关注我，定期更新工控知识哦、

不需模块，用ppi通讯，一台plc做主站与另一台plc通讯（用netr读和netw写），同时做主站的plc还可以做从站与mcgs通讯。

西门子的PPI协议，或者Modbus-RTU，Profibus-DP都是基于RS485方式下的通讯协议。

如果采用PPI或者Modbus-RTU，那么不需要通讯模块，直接用PL自带通讯口即可。

如果采用Profibus-DP，那么需要外加EM277模块。且只能作为从站。

MCGS组态软件支持西门子200系列的PPI协议。如果距离不远的话用PPI协议就可以。不用添加其他附件了。直接用PLC通讯口接到上位机，上位机需要一个RS232转RS485的设备。
