电缆零线大于常规零线有什么用？

说到零线到底怎么选，绝不是简单的相线的一半。零线到底怎么选我们来分析下。

在《GB50054-2011低压配电设计规范》里面规定:

符合下列情况之一的线路，中性导体的截面应与相导体的截面相同：

1 单相两线制线路；

2 铜相导体截面小于等于16mm2或铝相导体截面小于等于25 mm2的三相四线线路。

符合下列条件的线路，中性导体截面可小于相导体截面；

1 铜相导体截面大于16 mm2或铝相导体截面大于25 mm2；

2 铜中性导体截面大于等于16 mm2或铝中性导体截面大于等于25 mm2；

3 在正常工作时，包括谐波电流在内的中性导体预期最大电流小于等于中性导体的允许载流量；

4 中性导体已进行了过电流保护。

常规的中性导体在铜芯截面大于16平方时，可减小中性导体的截面。在三相对称平衡系统中零线电流为零，但是三相平衡系统只是理想状态，即使是三相对称负荷也会有稍微的参数差异，也会有少量零序电流。在单相负荷中，即使负荷分配的再平衡，由于同时使用系数，用电设备差异等等都会导致零线中有电流流过。但是三相不平衡最大的零线电流也是等同于相线电流，但是这种情况比较少，根据负荷运行方式选择零线并不第一标准值规定的截面。

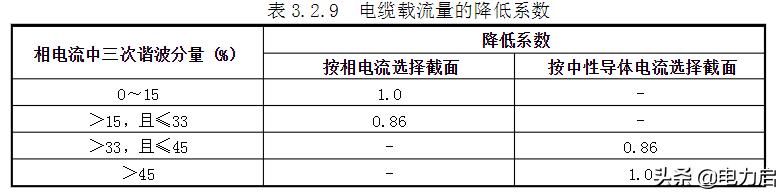

还有一种特殊期情况，在三相四线制线路中存在谐波电流时，计算中性导体的电流应计入谐波电流的效应。当中性导体电流大于相导体电流时，电缆相导体截面应按中性导体电流选择。当三相平衡系统中存在谐波电流，4芯或5芯电缆内中性导体与相导体材料相同和截面相等时，电缆载流量的降低系数应按下表的规定确定。

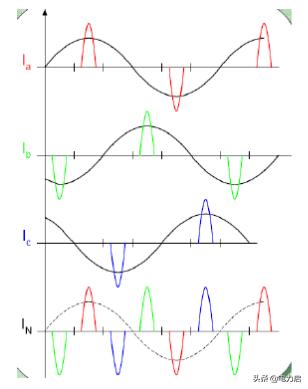

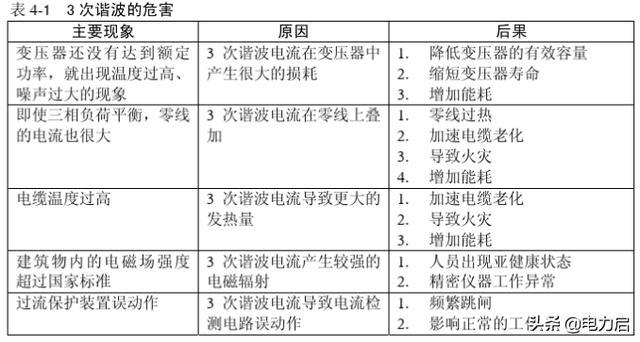

三次谐波等于相线谐波电流的3倍，所以当三次谐波含量大于33%时，意味着叠加在中性线上的电流超过了相线，此时中性线要按实际电流选择，而相线也要随之加大，理论上零线电流可以是相线的3倍。我们曾经给一个小型比特币矿场做过零序电流治理，安装了零线谐波电流阻断器。该现场安装有2000台矿机（就是类似电脑主机），每个矿机都有一个单相电源模块，就是这个整流电源模块产生大量的三次谐波，而且都是这种负荷，其零线电流是相线的1.5倍，所以三次谐波不可忽视。中性线截面的大小跟三相平不平衡度和三次谐波含量有关系，选取导线时需充分考虑！

当三相平衡时，三相火线电流矢量和为零，零线上没有电流通过，当三相不平衡时，不平衡的电流才通过零线流回电源。正常情况下，零线的电流都不可能超过火线的电流，所以在三相四线电路中，不管用电设备是单相还是三相，零线的截面积完全没有必要大于相线截面积。如果三相四线全部使用220的点，几乎满负荷，等径零线也是完全可以的。

规范标准1KV以下电源中性点直接接地时，三相四线制系统的电缆中性线截面，不得小于按线路最大不平衡电流持续工作所需要的最小截面，如果是照明回路，要求中性线截面不宜小于相线截面，其他情况，中性线截面不宜小于50%相线截面。
