变压器故障主要有哪些类型？

油式变压器的常见故障有以下几类：

1、绕组故障

主要有匝间短路、绕组接地、相间短路，断线及接头开焊等。

（1）匝间短路：由于绕组导线本身的绝缘损坏产生的短路故障。匝间短路故障产生的原因是变压器运行长期过载使匝间绝缘损坏。

（2）绕组接地：绕组接地是绕组对接地的部分短路。绕组接地产生的原因，雷电大气过电压及操作过电压的作用使绕组受到短路电流的冲击发生变形，主绝缘损坏、折断；变压器油受潮后绝缘强度降低。

（3）相间短路：相间短路是指绕组相间的绝缘被击穿造成短路产生相间的短路。变压器油击穿电压偏低，或者因其它故障扩大而引起的如绕组的匝间由于电弧及熔化的铜(铝)粒子四散飞溅，使事故蔓延，扩大发展为相间短路，发生相间短短路。

（4）绕组和引线断线：绕组和引线断线时，往往发生电弧使变压器油分解、气化有时造成相间短路，其原因多是由于导线内部焊接不良，过热而熔断或匝间短路而烧断以及短路应力造成的绕组折断。

2、套管故障

变压器套管积垢，在大雾或小雨时造成污闪，使变压器高压侧单相接地或相间短路。

3、严重渗漏

变压器运行渗漏油严重或连续从破损处不断外溢以致油位计已看不到油位，此时应立即将变压器停用进行补漏和加油，引起变压器渗漏油的原因有焊缝开裂或密封件失效，运行中受到震动外力冲撞油箱锈蚀严重而破损等。

4、分接开关故障

常见的故障有分接开关接触不良或位置不准，触头表面熔化与灼伤及相间触头放电或各分接头放电。

5、过电压引起的故障

运行中的变压器受到雷击时，由于雷电的电位很高，将造成变电压器外部过电压，当电力系统的某些参数发生变化时，由于电磁振荡的原因，将引起变压器内部过电压，这两类过电压所引起的变压器损坏大多是绕组主绝缘击穿，造成变压器故障。为了防止变压器过电压引起故障，一般要求变压器高压侧装设有避雷器保护，在低压侧也装设避雷器。

6、铁芯的故障

铁芯的故障大部分原因是铁芯柱的穿心螺杆或铁芯的夹紧螺杆的绝缘损坏而引起的。

7、变压器瓦斯保护故障

瓦斯保护是变压器的主保护，轻瓦斯动作于信号，重瓦斯作用于跳闸：

①轻瓦斯保护动作后发出信号其原因是：变压器内部有轻微故障，变压器内部存在空气；二次回路故障等。

②重瓦斯保护动作跳闸时，可能是变压器内部发生严重故障引起油分解出大量气体，也可能是二次回路故障，出现瓦斯保护动作跳闸。

8、渗漏油现象

变压器油的油面过低，使套管引线和分接开关暴露于空气中，绝缘水平将大大降低，因此易引起击穿放电。

9、声音异常

变压器在正常运行时，会发出连续均匀的“嗡嗡”声。如果产生的声音不均匀或有其他特殊的响声，就应视为变压器运行不正常。常见的原因为变压器固定螺丝松动，高压侧电源缺相，负荷过高引起的过载。

变压器常见的故障有四大类

　　1.变压器漏渗油

　　变压器的漏渗油是电力变压器的常见故障之一，出现该故障往往会影响变压器的正常运行，漏渗出来的油会对环境造成污染，同时还会造成较大的经济损失，情况严重时甚至会出现电力系统停运的情况。因此一旦变压器出现该种故障需要及时进行处置，避免带来更大的危害。

　　出现该类故障根据其漏油位置的不同可以分为不同的原因。变压器漏油一般出现在油箱焊缝处漏油、低压侧套管漏油和防爆管漏油。出现该故障的原因有有可能是因为油箱在焊接时操作不规范，导致油箱过早发生漏油；高压套管升高座的位置使用胶垫，使得法兰连接出现裂缝，并造成漏油；变压器低压侧由于因为母线拉伸和引线过短的影响，使得胶珠压在螺纹上也会造成漏油。

　　2.接头过热

　　载流接头是连接变压器和其他部件的桥梁，载流接头的运转情况直接影响变压器的运行效率，实际使用过程中载流接头容易出现过热的情况，一般是由于变压器的一处断和连接的引出段存在电位差，从而产生发热并造成重大安全事故；另外，变压器的接头处有杂质也可能出现发热的情况，或是接头中的导电膏薄膜随着使用时间的延长逐渐变薄，也会发生发热的情况；油浸式变压器的导电密封头由于密封不全使用载流接头松动或粘连，也会产生发热的情况。

　　3.铁芯多点接地

　　变压器使用时可采用一点接地和多点接地两种方式，实际使用中变压器出现多点接地会产生电流回路，导致铁芯出现故障，并导致局部发热、变压器油分解和铁芯硅钢片变形的情况，使得变压器难以进行正常安全运行。

　　4.变压器受潮

　　变压器受潮可能是由于变压器内部件存在水分渗漏，外部水分延管线和配件进入邮箱或绝缘油中存在水分等。变压器受潮会影响其绝缘情况并对变压器的安全运行造成影响。

变压器的故障主要有哪些？

先了解一下变压器的作用和基本结构：

电力变压器是一种可以改变交流电压的静止电器，可用来将某一数值的交流电压变成频率相同的另一种或者几种数值不同的电压的设备。

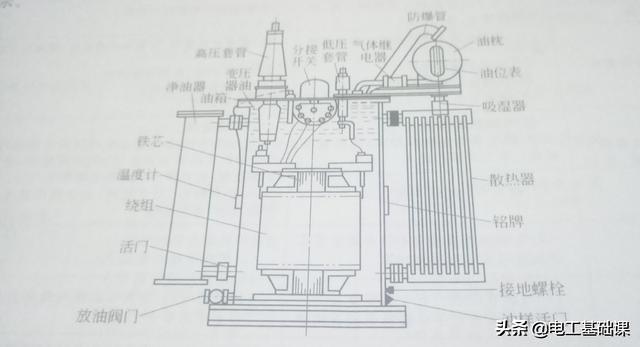

其结构部件主要有：

油箱和散热器；铁芯；绕组；分接开关；油枕；气体继电器；吸湿器；净油器；防爆管；高、低压套管；温度计和调压开关。

变压器的故障主要有哪些？

变压器由很多部件可以发生故障，判断故障的方法主要是靠目视和探听变压器的声音等来判别。

一、目视：

主要是通过目视的方法观察变压器温度计是否温升过高；高、低压套管或器身是否漏油。

二、通过声音辨别变压器的故障：

1. 正常的变压器运行会发出连续不断的嗡嗡声，如果电网发生过电压或单相接地，就会使变压器的声音增大。
2. 变压器过负荷超载时，就会发出沉重的嗡嗡声。
3. 若是变压器的声音比正常时增大，有明显的杂音，但电流、电压没有明显异常时，则可能是由于内部夹件或压紧螺丝的螺钉松动，使硅钢片产生振动造成的。
4. 如若变压器内部或表面发生局部放电，声音中就会夹杂有“噼啪”放电声。发生这种情况时，若在夜间或阴雨天气下，可看到变压器套管附近有蓝色的电晕和火花，则说明瓷件污秽严重或设备线夹接触不良。如果变压器的内部放电，则是不接地的部件静电放电或分接开关接触不良放电。
5. 若变压器声音中夹杂有不均匀的爆裂声，则是变压器内部或表面绝缘击穿。
6. 变压器内部有水沸腾的声音，而且温度急剧变化，致使油位升高，则应判断为变压器绕组发生短路故障，或分接开关接触不良引起严重过热。

只要变压器在运行当中，不论发生上述的哪一种情况，都要立即将变压器停用，结合实际情况对变压器做进一步的检测和修理。

好的，就回答到这里，我是电工基础课，感谢您的阅读。如果觉得还行，敬请您点个赞或者加一个关注吧！如有不足之处，请您在评论区留言批评、指正，谢谢。

1、 绕组和匝间绝缘故障。拜年呀起绕组和匝间的绝缘是比较容易发生故障的部位。长时间的过负荷运行或散热条件差，使用年限长，都容易使变压器绕组绝缘老化脆裂，抗电强度大大降低，变压器受短路冲击，使绕组受力变形，隐藏着绝缘缺陷，一旦遇到电压波动，也可能击穿绝缘。变压器油进水，会使绝缘强度大大降低而不能承受允许的电压，造成绝缘击穿。在高低压绕组部位，因绝缘膨胀，使油道堵塞，也会影响散热，使绝缘过于老化，从而发生短路故障。由于防雷措施不完善，也可能发生绝缘击穿的情况。

2、 引线绝缘故障。变压器引线是通过变压器套管内腔与外部线路相连，引线依靠套管绝缘。如果套管封闭不严导致进水，会引起绝缘受潮而击穿，严重时会使油箱暴露在空气中，造成内部闪络，引起接线处故障。

3、 铁芯绝缘故障。变压器铁芯是由硅钢片叠装而成的，硅钢片之间有绝缘漆膜，如果硅钢片固定不好，会使漆膜破坏产生涡流。夹紧铁芯的穿芯螺丝、压铁等部件爱你，如果绝缘破坏，也会发生过热现象，此外有铁屑、铁渣掉入变压器内都会造成铁芯故障。

4、 变压器套管闪络、爆炸。变压器高压侧多采用电容套管、因为瓷质不良而有沙眼或裂纹，电容本身缺陷，内部游离放电，甚至套管密封不好，有漏油现象，套管污秽都可能发生闪络和爆炸。

5、 分接开关故障。分接开关故障是变压器常见故障之一，往往是因为接触面积不足，导致接触不良从而发生短路故障，最终烧坏变压器。

1. 内部故障

变压器绕组相间短路；

变压器绕组匝间短路；

变压器绕组接地短路。

2. 外部故障

绝缘套管的相间短路与接地短路；

引出线上的发生的相间短路和接地短路。

1 异常响声  

(1)音响较大而嘈杂时，可能是变压器铁芯的问题。例如，夹件或压紧铁芯的螺钉松动时，仪表的指示一般正常，绝缘油的颜色、温度与油位也无大变化，这时应停止变压器的运行，进行检查。  

(2)音响中夹有水的沸腾声，发出\"咕噜咕噜\"的气泡逸出声，可能是绕组有较严重的故障，使其附近的零件严重发热使油气化。分接开关的接触不良而局部点有严重过热或变压器匝间短路，都会发出这种声音。此时，应立即停止变压器运行，进行检修。  

(3)音响中夹有爆炸声，既大又不均匀时，可能是变压器的器身绝缘有击穿现象。这时，应将变压器停止运行，进行检修。  

(4)音响中夹有放电的\"吱吱\"声时，可能是变压器器身或套管发生表面局部放电。如果是套管的问题，在气候恶劣或夜间时，还可见到电晕辉光或蓝色、紫色的小火花，此时，应清理套管表面的脏污，再涂上硅油或硅脂等涂料。此时，要停下变压器，检查铁芯接地与各带电部位对地的距离是否符合要求。  

(5)音响中夹有连续的、有规律的撞击或摩擦声时，可能是变压器某些部件因铁芯振动而造成机械接触，或者是因为静电放电引起的异常响声，而各种测量表计指示和温度均无反应，这类响声虽然异常，但对运行无大危害，

不必立即停止运行，可在计划检修时予以排除。  

2 温度异常  

变压器在负荷和散热条件、环境温度都不变的情况下，较原来同条件时的温度高，并有不断升高的趋势，也是变压器温度异常升高，与超极限温度升高同样是变压器故障象征。  引起温度异常升高的原因有：  ①变压器匝间、层间、股间短路；  ②变压器铁芯局部短路；  

③因漏磁或涡流引起油箱、箱盖等发热；  ④长期过负荷运行，事故过负荷；  ⑤散热条件恶化等。  

运行时发现变压器温度异常，应先查明原因后，再采取相应的措施予以排除，把温度降下来，如果是变压器内部故障引起的，应停止运行，进行检修。 

 3 喷油爆炸  

喷油爆炸的原因是变压器内部的故障短路电流和高温电弧使变压器油迅速老化，而继电保护装置又未能及时切断电源，使故障较长时间持续存在，使箱体内部压力持续增长，高压的油气从防爆管或箱体其它强度薄弱之处喷出形成事故。  

(1)绝缘损坏：匝间短路等局部过热使绝缘损坏；变压器进水使绝缘受潮损坏；雷击等过电压使绝缘损坏等导致内部短路的基本因素。  

(2)断线产生电弧：线组导线焊接不良、引线连接松动等因素在大电流冲击下可能造成断线，断点处产生高温电弧使油气化促使内部压力增高。  (3)调压分接开关故障：配电变压器高压绕组的调压段线圈是经分接开关连接在一起的，分接开关触头串接在高压绕组回路中，和绕组一起通过负荷电流和短路电流，如分接开关动静触头发热，跳火起弧，使调压段线圈短路。

  4 严重漏油  

变压器运行中渗漏油现象比较普遍，油位在规定的范围内，仍可继续运行或安排计划检修。但是变压器油渗漏严重，或连续从破损处不断外溢，以致于油位计已见不到油位，此时应立即将变压器停止运行，补漏和加油。  变压器油的油面过低，使套管引线和分接开关暴露于空气中，绝缘水平将大大降低，因此易引起击穿放电。引起变压器漏油的原因有：焊缝开裂或密封件失效；运行中受到震动；外力冲撞；油箱锈蚀严重而破损等。 

 5 套管闪络  

变压器套管积垢，在大雾或小雨时造成污闪，使变压器高压侧单相接地或相间短路。变压器套管因外力冲撞或机械应力、热应力而破损也是引起闪络的因素。变压器箱盖上落异物，如大风将树枝吹落在箱盖时引起套管放电或相间短路。  

以上对变压器的声音、温度、油位、外观及其他现象对配电变压器故障的判断，只能作为现场直观的初步判断。因为，变压器的内部故障不仅是单一方面的直观反映，它涉及诸多因素，有时甚至会出现假象。必要时必须进行变压器特性试验及综合分析，才能准确可靠地找出故障原因，判明事故性质，提出较完备的合理的处理方法。

6.1变压器常见故障 

  配变在送电和运行中，常见的故障和异常现象有： 

  (1)变压器在经过停运后送电或试送电时，往往发现电压不正常，如两相高一相低或指示为零；有的新投运变压器三相电压都很高，使部分用电设备因电压过高而烧毁； 

  (2)高压保险丝熔断送不上电；   (3)雷雨过后变压器送不上电； 

  (4)变压器声音不正常，如发出“吱吱”或“霹啪”响声；在运行中发出如青蛙“唧哇唧哇”的叫声等； 

  (5)高压接线柱烧坏，高压套管有严重破损和闪络痕迹；   (6)在正常冷却情况下，变压器温度失常并且不断上升；   (7)油色变化过甚，油内出现炭质； 

  (8)变压器发出吼叫声，从安全气道、储油柜向外喷油，油箱及散热管变形、漏油、渗油等。

 6.2变压器故障分析 

6.2.1从变压器的声音判断故障   

（1）缺相时的响声 

  当变压器发生缺相时，若第二相不通，送上第二相仍无声，送上第三相时才有响声；如果第三相不通，响声不发生变化，和二相时一样。发生缺相的原因大致有三方面：①电源缺一相电；②变压器高压保险丝熔断一相；③变压器由于运输不慎，加上高压引线较细，造成振动断线(但未接壳)。

（2）调压分接开关不到位或接触不良 

  当变压器投入运行时，若分接开关不到位，将发出较大的“啾啾”响声，严重时造成高压熔丝熔断；如果分接开关接触不良，就会产生轻微的“吱吱”火花放电声，一旦负荷加大，就有可能烧坏分接开关的触头。遇到这种情况，要及时停电修理。   （3）掉入异物和穿心螺杆松动 

  当变压器夹紧铁心的穿心螺杆松动，铁心上遗留有螺帽零件或变压器中掉入小金属物件时，变压器将发出“叮叮当当”的敲击声或“呼„呼„”的吹风声以及“吱啦吱啦”的像磁铁吸动小垫片的响声，而变压器的电压、电流和温度却正常。这类情况一般不影响变压器的正常运行，可等到停电时进行处理。 

（4）变压器高压套管脏污和裂损 

  当变压器的高压套管脏污，表面釉质脱落或裂损时，会发生表面闪络，听到“嘶嘶”或“哧哧”的响声，晚上可以看到火花。  

（5）变压器的铁心接地断线 

  当变压器的铁心接地断线时，变压器将产生“哔剥哔剥”的轻微放电声。 

（6）内部放电 

  送电时听到“噼啪噼啦”的清脆击铁声，则是导电引线通过空气对变压器外壳的放电声；如果听到通过液体沉闷的“噼啪”声，则是导体通过变压器油面对外壳的放电声。如属绝缘距离不够，则应停电吊心检查，加强绝缘或增设绝缘隔板。

（7）外部线路断线或短路 

  当线路在导线的连接处或T接处发生断线，在刮风时时接时断，接触时发生弧光或火花，这时变压器就发出像青蛙的“唧哇唧哇”的叫声；当低压线路发生接地或出现短路事故时，变压器就发出“轰轰”的声音；如果短路点较近，变压器将发出像老虎的吼叫声。  

（8）变压器过负荷 

  当变压器过负荷严重时，就发出低沉的如重载飞机的“嗡嗡”声。   

（9）电压过高 

  当电源电压过高时，会使变压器过励磁，响声增大且尖锐。   

（10）绕组发生短路 

  当变压器绕组发生层间或匝间短路而烧坏时，变压器会发出“咕嘟咕嘟”的开水沸腾声。 

  变压器发生的异常响声因素很多，故障部位也不尽相同，只有不断地积累经验，才能作出准确判断。
