UG NX平面跟随轮廓铣削的技巧？

1.先打开模型文件，进入加工模块。大家建模时可以自己根据形状设定尺寸，这里也是随意绘制的一个心形凹坑。同样的原理先创建刀具，这里创建了一把直径为6的平底刀。

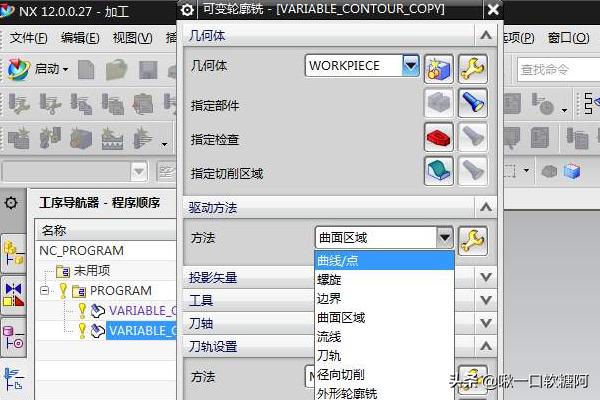

2.接着创建工件坐标系，因为我在建模时的坐标本就在平面位置，可以不重复创建。下面创建操作，选择平面轮廓铣，选择相应的刀具、坐标系及加工方法。

3.指定部件边界为顶平面，方向为材料内部。指定毛坯边界为心形底面，方向为内部。指定底面为心形底面。

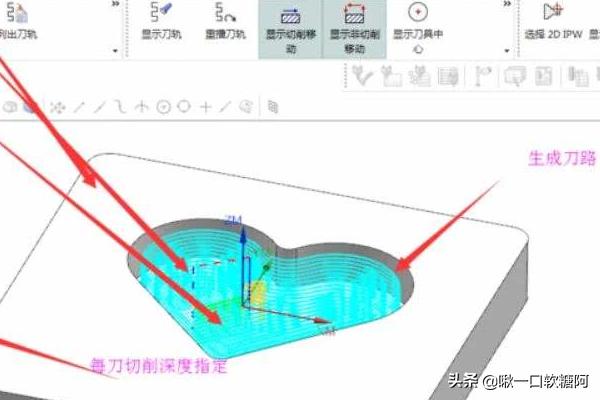

4.在切削层里设置每刀的加工深度，我这里指定每次下刀深度为1。生成刀路，最后仿真模拟效果如图所示。

先打开模型文件，进入加工模块。大家建模时可以自己根据形状设定尺寸，这里也是随意绘制的一个心形凹坑。同样的原理先创建刀具，这里创建了一把直径为6的平底刀。

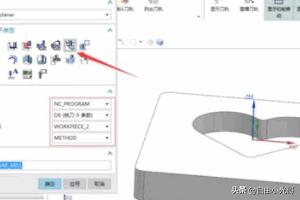

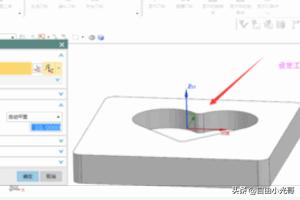

接着创建工件坐标系，因为我在建模时的坐标本就在平面位置，可以不重复创建。下面创建操作，选择平面轮廓铣，选择相应的刀具、坐标系及加工方法。

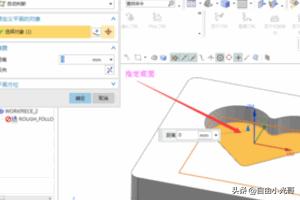

指定部件边界为顶平面，方向为材料内部。指定毛坯边界为心形底面，方向为内部。指定底面为心形底面。具体操作如图所示。

在切削层里设置每刀的加工深度，我这里指定每次下刀深度为1。生成刀路，最后仿真模拟效果如图所示。
