工作流：明细表中的链接模型

要在明细表中包含链接模型的数据，请执行下列操作：

1.允许链接模型的图元包含在明细表中。

2.指定将在明细表中可见的链接模型。

3.（可选）在明细表中包括链接模型的项目参数或面积方案。

链接模型的可见性

控制主体模型中链接模型和嵌套链接模型的可见性。

可以控制以下选项：

• 在整个主体模型中是否显示链接模型和嵌套模型
• 在主体模型的特定视图中是否显示链接模型和嵌套模型
• 在视图中显示链接模型和嵌套模型时所用的图形

标记链接模型中的图元

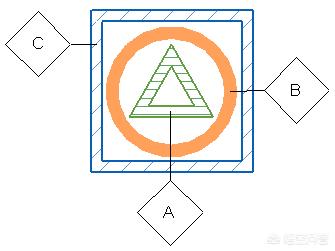

当标记主体模型(C)视图中的图元时，还可以标记链接模型(B)和嵌套模型(A)中的图元。

使用标记或全部标记工具可以标记链接图元，同时还可以标记主体模型中的图元。

链接模型实例属性

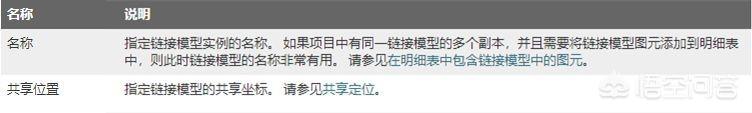

若要查看链接模型中图元的属性，请将光标移动到链接模型中的图元上，然后按 Tab键高亮显示该图元。属性将显示在“属性”选项板中。

链接模型中图元的属性是只读的。

链接模型类型属性

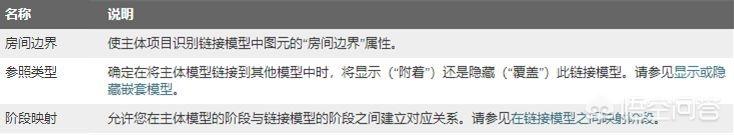

若要查看链接模型中图元的属性，请将光标移动到链接模型中的图元上，然后按Tab键高亮显示该图元。属性将显示在“属性”选项板中。

链接模型中图元的属性是只读的。

管理链接

如果项目中链接的源文件发生了变化，则在打开项目时 Revit 将自动更新该链接。

若要在不关闭当前项目的情况下更新链接，可以先卸载链接然后再重新载入。

要访问链接管理的工具，请单击“管理”选项卡→“管理项目”面板→（管理链接）。

Revit链接模型的工作流

链接模型有什么作用？链接模型主要用于链接独立的建筑，例如构成校园的建筑。可以链接的类型有建筑模型、结构模型和 MEP 模型。

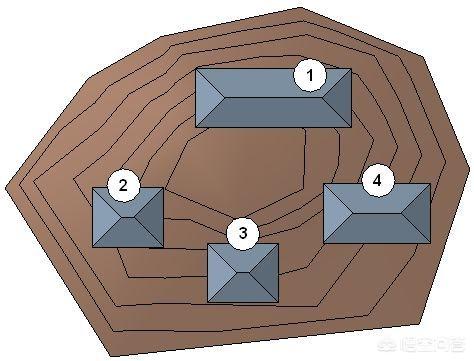

例如，下面的场地平面显示了链接到一个模型的 4 个建筑模型。

将模型链接到项目中时，Revit 会打开链接模型并将其保存到内存中。项目包含的链接越多，则其打开链接模型所需的时间就越长。链接的模型列在项目浏览器的“Revit链接”分支中，您可以将链接的Revit模型转换为组，也可以将组转换为链接的Revit模型。

下面是使用链接模型的典型工作流。具体的实施过程可以因项目需求而异。

建立模型链接

1. 为项目的每个单独部分创建一个更小的项目。

例如，在学校项目中，为学校的每个建筑创建一个单独的项目。 在大型建筑项目中，为项目中每个单独管理的部分创建一个项目。例如，如果大型建筑有两个塔楼，则为每个塔楼创建一个单独的项目。

2. 再创建另一个项目，作为将链接到另一个项目的主项目。

3. 打开主项目，在包含各单独部分的项目中建立链接。

• 打开现有模型或创建新模型。需要将其他模型链接到此模型。
• 单击“插入”选项卡➤“链接”面板➤ （链接 Revit）。
• 在“导入/链接 RVT”对话框中，选择要链接的模型。 注：如果正在使用 Revit Cloud Worksharing，则仅可以链接当前云项目中的模型。
• 指定所需的选项作为“定位”。在大多数情况下，应该选择“自动 - 原点到原点”。
• 如果当前模型使用共享坐标，请选择“自动 - 通过共享坐标”。再单击“打开”即可。

4. 将链接模型放置在所需位置。

在将模型链接到主项目时，可共享项目的坐标，以便可以正确定位该模型。

链接模型的使用

关于添加需要升级的链接

当链接 Revit 模型到当前版本时，会有消息指示链接模型是否需要升级到当前软件版本。

消息指示模型的软件版本以及将要升级的版本。根据模型的大小，升级过程可能会花费一些时间。

如果不想升级为链接选择的模型，请单击“取消升级”。模型将不会升级，且不会链接到当前主体模型。

如果继续进行升级，则链接模型的修改是临时的，在保存主体模型时不会保存。

要永久升级链接模型，必须关闭主体模型，然后再打开、升级并保存链接模型。这样，下一次打开主体模型时，将不需要升级链接模型。

重要：Revit模型无法向后兼容。在升级和保存模型后，无法再使用早期版本的软件打开该模型。

在模型之间建立链接

打开现有模型，并将其他模型链接至该模型。

1、打开现有模型或创建新模型。

需要将其他模型链接到此模型。

2、单击“插入”选项卡→“链接”面板→（链接Revit）。

3、在“导入/链接RVT”对话框中，选择要链接的模型。

注：如果正在使用Revit Cloud Worksharing，则仅可以链接当前云项目中的模型。

4、指定所需的选项作为“定位”。

在大多数情况下，应该选择“自动 - 原点到原点”。

如果当前模型使用共享坐标，请选择“自动 - 通过共享坐标”。

5、单击“打开”。

如果在绘图区域无法看到链接模型，请执行下列操作：

1、在视图属性中，选择“协调”作为“规程”。

该设置将确保视图显示所有规程（建筑、结构、机械和电气）的图元。

2、（可选）若要按半色调显示链接模型，请单击“可见性/图形替换”对应的“编辑”。在“Revit 链接”选项卡上，对于链接项目，选择“半色调”，然后单击“确定”。

可以在视图中选择链接模型，然后拖曳、复制、粘贴、移动和旋转该模型。

还可以监视链接模型中的轴网、标高以及其他基本图元。

显示或隐藏嵌套模型

如果链接模型带有嵌套，可以控制嵌套模型的显示。

1、打开嵌套模型链接到的父模型。

2、单击“管理”选项卡→“管理项目”面板→（管理链接）。

3、在“管理链接”对话框中，单击“Revit”选项卡。

4、在“参照类型”列中，将链接模型的值修改为下列选项之一：

• 附着。当链接模型的主体链接到另一个模型时，将显示该链接模型。
• 覆盖。当链接模型的主体链接到另一个模型时，将不载入该链接模型。这是默认设置。选择“覆盖”选项后，如果导入包含嵌套链接的模型，将显示一条消息，说明导入的模型包含嵌套链接，并且这些模型在主体模型中将不可见。

5、保存并关闭文件。

在链接模型之间映射阶段

可以手动在主体模型的阶段和链接的Revit 模型的阶段之间设置对应关系。

注：这些说明适用于链接的 Revit模型。它们不适用于链接的 IFC模型。

在链接模型中映射阶段

1.在主体模型的绘图区域中，选择该链接Revit 模型。

2.单击“修改 | RVT链接”选项卡→“属性”面板→（类型属性）。

3.在“类型属性”对话框中，找到“阶段映射”参数并单击“编辑”。

4.在“阶段”对话框中，选择每个阶段的相应映射选项，然后单击“确定”。

5.单击“确定”以退出“类型属性”对话框。

在主体模型中应用阶段映射

1.单击“视图”选项卡→“图形”面板→（可见性/图形）。

2.在“可见性/图形”对话框中，单击“Revit链接”选项卡。

3.单击链接的 Revit模型的“显示设置”列中的按钮。

4.在“RVT链接显示设置”对话框中，选择“基本”选项卡上的“按主体视图”或“自定义”。

如果选择“自定义”，请选择“按主体视图”作为“阶段”设置。

5.单击“确定”两次，退出“可见性/图形”对话框。

在主体模型中复制链接模型

可以通过复制链接模型来在主体模型中创建多个实例。

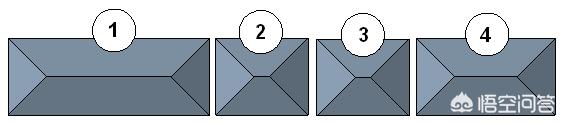

例如，在下图中，建筑 2和建筑 3是同一个链接模型的副本。

将链接模型复制到其他项目文件中的步骤

1.打开包含要复制的链接的项目文件，然后打开要将链接复制到的文件。

2.在绘图区域中选择链接模型。

3.单击“修改 | RVT链接”选项卡→“剪贴板”面板→（复制到剪贴板）。

4.单击“视图”选项卡→“窗”面板→“开关窗”下拉列表，然后选择要将链接模型复制到的项目的名称。

5.单击“修改”选项卡→“剪贴板”面板→“粘贴”下拉列表→（从剪贴板中粘贴）。

6.单击绘图区域，以放置链接模型。

7.单击“编辑粘贴内容”面板→（完成），以完成粘贴操作。

如果要编辑粘贴的链接模型，请单击“编辑粘贴的图元”。

复制链接模型中的图元

可以将链接的 Revit模型中的图元复制到剪贴板上，然后粘贴到主体模型中。

从链接模型中复制和粘贴图元的步骤

1.在主体模型视图的绘图区域中，将光标移动到链接模型中的图元上。

2.按 Tab 键直到要复制的图元高亮显示，然后单击该图元将其选中。

3.单击“修改 | RVT链接”选项卡→“剪贴板”面板→（复制到剪贴板）。

4.定位到项目中要粘贴图元的位置。

5.单击“修改”选项卡→“剪贴板”面板→“粘贴”下拉列表→（从剪贴板中粘贴）。

或者，也可以单击“修改”选项卡→“剪贴板”面板→“粘贴”下拉列表→“对齐相同位置”，以将图元粘贴到与复制操作相同的位置。

6.在绘图区域中单击以放置图元。

7.单击“编辑粘贴内容”面板→（完成），以完成粘贴操作。

选择链接模型中的图元

1. 如果需要，请启用“选择链接”选项。

2. 在主体模型视图的绘图区域中，将光标移动到链接模型中的图元上。

3. 按 Tab键直到所需图元高亮显示，然后单击该图元将其选中。

重新定位 Revit 链接

在将链接的 Revit模型插入后，重新定位。

两个选项可用于插入链接的Revit模型实例后重新定位：重新定位到内部原点和重新定位到项目基点。这些选项可用于任何链接的Revit模型，无论使用什么原始定位方法。

1、在绘图区域中，选择链接模型实例，单击鼠标右键，然后单击以下某一选项：

• 重新定位到项目基点: 使用模型的项目基点作为插入点来定位 RVT 链接，并将它对齐到主体模型中的项目基点。
• 重新定位到内部原点：使用模型的世界原点作为插入点来定位 RVT 链接，并将它对齐到主体模型中的内部原点。

2、如果在插入后更改了链接模型的方向（旋转或镜像），则系统会提示您选择以下选项之一：

• 保持方向：如果选择该选项，重新定位模型时会保持链接实例的原方向。
• 重置方向：如果选择该选项，重新定位模型时会恢复链接实例的原始插入角度。对方向所做的任何调整都会被清除。
